超高出力熱試験機（TTV）- AIアクセラレータ用熱シミュレーションモジュール | KLC TTV 2.0

TTV 2.0 — 標準化された熱試験車両：AIサーバー、GPU、DPU向けの次世代熱対策ソリューション

新製品 | 特許出願中

2026年7月更新 | 創設者兼CTOのチャールズ・ウー氏によるレビュー（暖房エンジニアリング分野で40年以上の経験を持つ）

AIチップ、CPU/GPU、コールドプレート、液冷、二相冷却、および高出力電子機器冷却システムの検証用に設計されています。.

AIサーバー、GPU、DPU向けの次世代熱対策ソリューション： KLC CorporationのOAM向け超高出力TTVは、次世代AIサーバー、GPU、DPUのAIプロセッサの熱試験要件を満たすように設計されています。GPU、AIチップ、DPU、CPUで使用されるオープンアクセラレータモジュール（ OAM ）専用に設計されたこの最先端ツールは、最大500W/cm²の超高電力密度で熱負荷をシミュレートします。

これは、液体冷却システム、 AIチップ用浸漬冷却システム、コールドプレート、ヒートシンク、冷却分配ユニット（CDU）のテストに最適な熱ソリューションであり、高性能コンピューティング（HPC）、機械学習（ML）、クラウドデータセンターにおける最適なパフォーマンスを保証します。スーパーハイパワー熱テストビークル（TTV）は、精密な熱シミュレーション、多様なPCBレイアウトとの互換性、既存のテストプラットフォームへのシームレスな統合を提供することで、これらの課題に対応し、革新的なAIサーバー冷却ソリューションを開発する研究室や企業にとって必須のツールとなっています。

KLCの超高出力熱試験装置 シリーズ 「TTV（電力調整式熱試験装置）」は、熱シミュレーション、冷却システムの検証、および性能ベンチマークにおいて、精密かつ調整可能な熱負荷を必要とするエンジニア向けに設計されています。TTVは、入力電圧を調整することで必要な電力レベルを自由に選択できるため、コスト効率の高い高出力熱試験チップとして、多様な試験シナリオや迅速なシステム評価に適しています。TTVは調整可能なDC電源と組み合わせて使用​​できます。低電圧（低出力）から開始し、目標の熱負荷をシミュレートするために、目的の電力レベルに達するまで電圧を徐々に上げていくだけです。オプションで、システム試験中のリアルタイム温度監視用の統合温度センサーも利用可能です。

3DシミュレーションやSTEPファイルの要件が必要な場合は、お気軽にお問い合わせください:info@ptc-heater.com.tw

---

主な特徴

• 調整可能な電力出力:冷却システムのテスト 要件に基づいて入力電圧を調整することにより、 熱負荷を選択します。
• 広い電力範囲:低電力シナリオからカスタムの超高電力負荷 (例: 7,500W) までの高電力 AI チップのテストが可能で、 AI チップの熱テスト プラットフォームに不可欠です。
• シンプルで安全な操作： 低電圧から開始し、徐々に電力を上げて目標のワット数に到達させます。
• オプションの統合温度センサー:熱分析と安全性監視のためのリアルタイムの熱フィードバック。
• 柔軟なサイズオプション （30×30mm～80×80mm）： さまざまな熱検証ニーズに合わせて複数のフットプリントをサポートします。標準サイズは30×30mmから80×80mmまでで、特定のチップサイズや熱源をシミュレートするために、ご要望に応じてカスタム寸法を設計することも可能です。
• 超高電力密度シミュレーション：最大500W/cm²の熱流束をシミュレートでき、AIチップやHPCデバイスの熱負荷に正確に対応します。
• 極めて高い総電力出力：最大12,800W の超高電力負荷をシミュレートできます。これは 、高出力電子機器やAIサーバーの冷却システム 、放熱ソリューション  における冷却性能の検証に不可欠です。



---

カスタマイズ可能なオプションあり

AI プロセッサの熱管理と特殊なテストのニーズに対する完全なカスタマイズをサポートします。

• カスタムサイズ
• 比出力定格（W）
• 必要な電力密度
• 固定（110V / 220V）または 調整可能な電圧設計
• センサーオプション
• アプリケーション固有の熱設計
• 機械的なフォームファクタ、取り付け、インターフェースのカスタマイズ



---

TTVの選択方法

1. まず、テスト シナリオに必要な目標電力範囲 (W)と動作電圧 (V) を特定します。
2. 必要な 冷却インターフェース (空気、液体、浸漬、または OAM アーキテクチャ) を指定します。
3. 温度監視が必要な場合は、適切なセンサー オプションを追加できるようその旨をお知らせください。
4. 弊社のエンジニアリング チームが最適な構成を推奨し、詳細な仕様書を提供します。

利用可能な電源電圧構成

12V～600V超高出力熱試験車両（TTV）

寸法（mm）	調整可能な電圧（V）	出力範囲（W）	最大電流（A）
30×30	12 ~ 48	5 ~ 280	6
30×30	24 ~ 80	15 ~ 800	10
30×30	48 ~ 120	20 ~ 1600	15
30×30	80 ~ 200	50 ~ 2000	16
30×30	120 ~ 250	100 ~ 2000	16
30×30	200 ~ 400	300 ~ 2000	7
30×30	250 ~ 600	450 ~ 2000	7
35×35	12 ~ 48	5 ~ 400	10
35×35	24 ~ 80	15 ~ 1000	14
35×35	48 ~ 120	30 ~ 2000	20
35×35	80 ~ 200	100 ~ 2200	20
35×35	120 ~ 250	200 ~ 2500	12
35×35	200 ~ 400	500 ~ 2500	8
35×35	250 ~ 600	750 ~ 2500	6
40×40	12 ~ 48	5 ~ 380	8
40×40	24 ~ 80	20 ~ 1000	13
40×40	48 ~ 120	60 ~ 2000	19
40×40	80 ~ 200	80 ~ 2400	20
40×40	120 ~ 250	200 ~ 3000	16
40×40	200 ~ 400	500 ~ 3200	11
40×40	250 ~ 600	800 ~ 3200	11
50×50	12 ~ 48	10 ~ 380	8.0
50×50	24 ~ 80	25 ~ 1000	13.3
50×50	48 ~ 120	60 ~ 1600	17
50×50	80 ~ 200	150 ~ 2500	15
50×50	120 ~ 250	300 ~ 4000	19
50×50	200 ~ 400	850 ~ 4500	10
50×50	250 ~ 600	1400 ~ 5000	11
60×60	12 ~ 48	10 ~ 280	6
60×60	24 ~ 80	20 ~ 800	10
60×60	48 ~ 120	80 ~ 1800	15
60×60	80 ~ 200	200 ~ 2400	13
60×60	120 ~ 250	450 ~ 3600	15
60×60	200 ~ 400	1300 ~ 4600	12
60×60	250 ~ 600	2000 ~ 5000	12.5
80×80	12 ~ 48	10 ~ 450	10
80×80	24 ~ 80	20 ~ 1200	16
80×80	48 ~ 120	80 ~ 2000	20
80×80	80 ~ 200	200 ~ 3000	19
80×80	120 ~ 250	400 ~ 4000	21
80×80	200 ~ 400	1200 ~ 6000	19
80×80	250 ~ 600	1800 ~ 8000	15

110V / 220V 超高出力熱試験車両 (TTV)

電圧（V）	寸法（mm）	選択可能な電力（W）
110	30×30	80, 260, 1500
110	35×35	130, 550, 2100
110	40×40	150, 400, 2000
110	50×50	250, 500, 2000
110	60×60	360, 740, 1500
110	80×80	320, 660, 2400
220	30×30	320, 1000
220	35×35	540, 2200
220	40×40	600, 1600
220	50×50	1000, 2000
220	60×60	1500, 3000, 6000
220	80×80	1300, 2600, 9600

技術仕様

• 対応冷却システム：液冷式および浸漬式冷却システム。.
• 最大電力密度は 500 W/cm² まで、リクエストに応じて利用可能です。.
• 詳細な仕様については、 info@ptc-heater.com.twまでお問い合わせください。

A'（ミリメートル）	B'（ミリメートル）	調整可能な電圧（V）	最大電力（W）
20–30	20–30	12–600	2000
30–35	30–35	12–600	2500
30–40	30–40	12–600	3200
40–50	40–50	12–600	5000
50–60	50–60	12–600	5000
60–80	60–80	12–600	8000



---



TTVをカスタマイズ

KLC では、標準製品ラインナップに加え、アプリケーション固有の要件を満たす完全なカスタマイズも提供しています。

TTV は次の基準に基づいてカスタマイズできます。

-カスタムサイズ（30×30mmから80×80mmまで、またはご要望に応じてその他のサイズも承ります）

-目標電力定格

-必要な電力密度

固定電圧または可変電圧

-温度センサー内蔵オプション

- マウント、インターフェース、レイアウトのカスタマイズ

-用途に応じた熱設計

必要な熱負荷、電圧、機械的制約を共有するだけで、当社のエンジニアリング チームがシステムに最適な TTV を設計します。



---

アプリケーションシナリオ

-AI GPU向けOAMモジュールは、
高精度な熱エミュレーションにより高負荷時の安定性を確保します。

-AIサーバーおよびDPUプラットフォーム：
現実的な条件下で冷却システムの信頼性と性能をテストします。

- UBB (ユニバーサルベースボード) 上の TTV
さまざまなボードレイアウトと冷却設計を評価します。

- コールドプレート開発
OAMモジュール向けコールドプレートおよびヒートシンクの設計を最適化する。

ヒートシンク試験用TTV

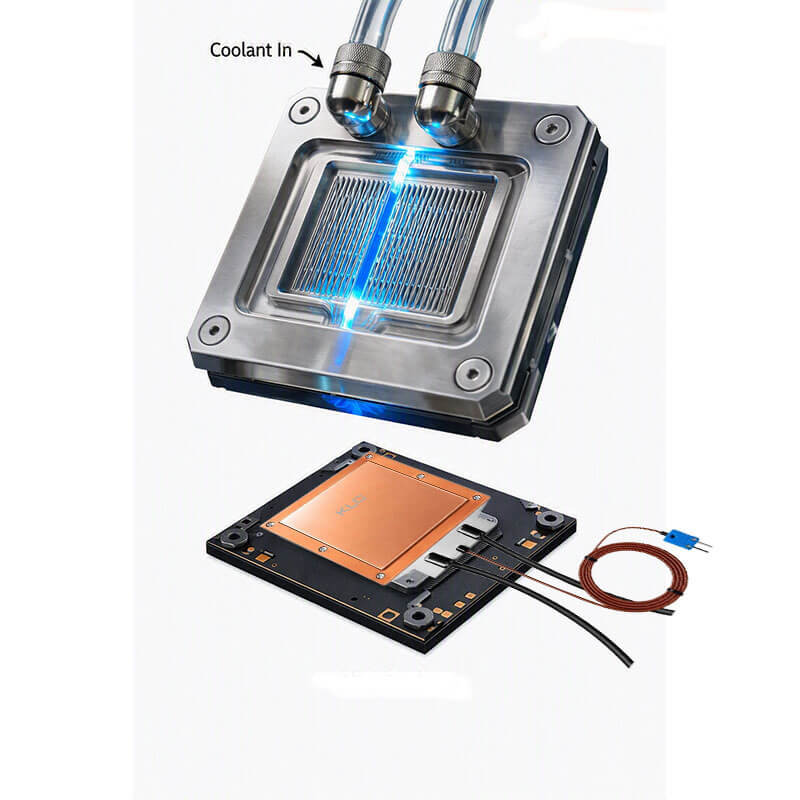

OAMのコールドプレート上のTTV

コールドプレートの開発



---

超高出力熱試験車両（TTV）に関する研究開発の洞察

IEEE ECTC 2024 の調査では、1,000 W を超える放熱と最大 400 W/cm² のホットスポット密度を実現する 2 相冷却 TTV の詳細が説明されており、AI データセンターの熱管理のスケーラブルな検証が実証されています。.



---

KLC の超高出力 TTV を選ぶ理由

超高出力密度、精密な温度制御、そして多用途なアプリケーションを備えたOAM用超高出力TTVは、冷却システム試験における画期的な製品です。

- 多用途な用途：
コールドプレート、ヒートシンク、液冷、浸漬冷却、およびフル冷却分配ユニット（CDU）のテストに最適です。

-コスト削減：
研究開発および検証段階で高価なAIプロセッサを使用する必要がなくなります。

-開発サイクルの短縮：
チップの入手を待つ必要がなく、熱システムの早期テストと最適化が可能になります。

-イノベーションを加速：
熱工学エンジニアやシステム設計者が、より効率的にソリューションのプロトタイプ作成、検証、および展開を行えるようにします。

-競争優位性：
企業が最適化された高性能冷却システムをより迅速に提供できるよう支援し、AIおよびデータセンター市場で優位性を獲得します。

信頼できるユースケース

OCP UBBシャーシ実験では、それぞれ最大1000Wの熱試験車両を使用して冷却液の流れ分布とマニホールド設計を検証し、高出力OAM展開におけるシステムの信頼性を向上させた。出典：OCP液体冷却ガイドライン



---

よくある質問（FAQ） – 超高出力熱試験車両（TTV）

Q1. 超高出力熱試験機（TTV）とは何ですか？

超高出力熱試験装置（TTV）は、高度なプロセッサ、GPU、AIアクセラレータの発熱を再現するように設計された次世代熱試験モジュールです。これにより、エンジニアは、実際に動作するAIチップやサーバーを必要とせずに、コールドプレート、浸漬タンク、ヒートシンクなどの冷却ソリューションを検証できるため、システム設計時のコストとリスクを削減できます。.

---

Q2. 超高出力TTVはどのくらいの電力レベルをシミュレートできますか?

当社の超高出力 TTV は、数百ワットから最大 12,800 W までの広い電力範囲をシミュレートできます。将来の設計では、HPC および AI プロセッサのトレンドに合わせて 20,000 W に達すると予測されています。

---

Q3. 超高出力熱試験車両（TTV）と互換性のある冷却システムはどれですか？

高出力 TTV は、次のような分野で広く使用されています。

-液浸冷却システム – キャビネットレベルの熱除去効率を評価し、冷却液内のコールドプレート/フィン設計を最適化します。 -液体冷却（CDU + コールドプレート） – 冷却液の流れ分布を検証し、制御精度を検出し、高出力チップの熱除去を確認します。 -気流冷却 – 高性能ヒートシンクとハイブリッドソリューションをテストします。 -このような柔軟性により、TTVはデータセンター、サーバーOEM、冷却技術プロバイダーに最適です。

---

Q4. 高出力TTVはどのような業界で一般的に使用されていますか?

超高出力 TTVを必要とする業界は次のとおりです。

-浸漬キャビネットメーカー（例：Googleパートナー、Wiwynn） →キャビネット全体の冷却効率を検証する必要がある。

-液冷/CDUサプライヤー → 水の分配、流量制御、およびコールドプレートの効率をテストする。

-半導体パッケージングおよびIC設計会社（例：TSMC、NVIDIA） →熱伝導率、薄型ダイの熱伝達、およびホットスポット管理を評価する。

-CPU/GPUメーカー（例：AMD、NVIDIA） →デバイスあたり最大7.5kWの実際のチップ熱負荷をシミュレートします。

-サーバーおよびラックインテグレーター → マルチチップシステム向けにラックレベルの冷却を最適化します。

---

Q5. 高出力TTVを使用する主な利点は何ですか?

-正確な熱シミュレーション （均一および不均一なホットスポット）

・将来を見据えた高電力密度に対応 （チップあたり最大20,000W）

-薄型設計 （AlN基板使用時、最小0.6mm）による先進的なパッケージング

CPU/GPUのテープアウト前に冷却を検証することで、熱リスクを低減します。

AIサーバー、HPCシステム、次世代データセンターの市場投入までの時間を短縮します。

---

Q6. ハイパワーTTVはカスタマイズできますか？

はい、スーパーハイパワーTTVは、最大限のテスト忠実度を実現するために完全にカスタマイズできます。KLC
は、寸法、ターゲット電力、電力密度、電圧タイプ、センサーオプション、取り付けインターフェース、アプリケーション固有の熱設計など、完全なカスタマイズを提供します。



設置と安全

---

Q7：TTVを取り付ける際に、熱伝導性材料（TIM/熱グリース）を塗布する必要がありますか？

接触面が十分に平坦で、 均一な圧力 が加えられている場合、熱伝導グリースを使用せずに「ドライテスト」を実施することで、 より正確な熱抵抗データが 。しかし、 実際のチップの負荷 （実際のチップは通常TIMを使用するため）をシミュレートするには、特定のアプリケーションシナリオに応じてグリースを塗布する必要があります。

Q8：最適な熱伝導を確保するためには、TTVをどのように固定すればよいですか？

TTVは、外部固定具または専用設計のネジ穴を使用して、冷却装置にしっかりと押し付けて固定する必要があります。適切な均一な圧力を加えることが、密着性を維持するために重要です。なお、 「ドライブラン」（冷却システムを使用せずに装置に電源を供給すること）は、放熱不足によりTTVが 瞬時に焼損するため、厳禁です。

Q9：TTVには自動温度制御機能が内蔵されていますか？

いいえ。TTVはPTC（正温度係数）素子ではなく、抵抗加熱の原理に基づいて動作するため、自己温度制御特性はありません。過熱による恒久的な損傷を防ぐため、お客様ご自身で温度コントローラーと過電流保護装置（ブレーカーなど）を設置する必要があります。
