PTC熱伝導体

PTC熱伝導体の特長

---

新着！ LCH-M

台湾KLCのPTCヒートコンダクターは、様々なサイズと取り付けオプションをご用意しており、設置が容易です。PTCの自己制御特性を活用したPTCヒートコンダクターは、製品設計において安全かつ省エネな選択肢となります。主な用途としては、PCマザーボードの加熱、スチームアイロン、調湿、凍結防止、その他中温から低温の加熱製品などが挙げられます。LCH-H～KシリーズのPTCヒートコンダクターは、アルミ押出フィンによりファンを使用せずに周囲空気への効率的な熱伝達を可能にする、効果的な自然対流ヒーターです。LCH-IおよびKタイプはエアヒーターとしても使用できます（詳細は、以下のLCH-H～LCH-Kタブをご覧ください）。.

• 高い暖房効率
• 低消費電力
• 低コスト
• 騒音レベルが非常に低い、またはゼロ（ファンヒーターと比較して）
• 幅広い電圧範囲（12V～600V）で利用可能
• 自己制御特性による高い信頼性
• 加熱出力（W）と自動調節機能は、周囲の環境（温度、空気の流れ、風量）と相関関係にあります。
• 加熱、保温、一定温度維持に最適で、用途はほぼ無限です。

当社の 新しい マルチステージ加熱PTC熱伝導体は、 1つの加熱ユニットで2つまたは3つの温度設定を可能にすることで、温度制御の柔軟性を向上させます。マルチステージ加熱ユニットは、すべてのLCHタイプ（LCH-A～LCH-I）のPTC熱伝導体に組み込むことができます。このコンパクトなマルチステージヒーターの詳細については、下の「マルチステージ加熱」タブを選択してください。



PTC熱伝導体の用途

---

PCマザーボードを保護し、過熱状態においても一定の温度を維持し、電子部品の故障を防ぎます。医療補助、美容、スチームアイロン、調湿、電子加熱、健康器具、空気清浄機など、中～低発熱のあらゆる製品に適しています。.



PTC熱伝導体の一般仕様

---

• 最大電力：最大2000W
• 表面温度：60℃～240℃
• 電圧:AC/DC 12V〜520V (より高い電圧をカスタマイズする場合は、 当社のエンジニア チームにお問い合わせ。)
• 標準リード線：22AWG 210mm（黒）



PTC熱伝導体のアプリケーションノート

---

• PTC熱伝導体の電力（ワット数）は、放熱率に応じて増加します。空気の流れがない状態（放熱が低い状態）で熱が保持されている場合、PTC熱伝導体の表面温度はキュリー温度（Ct）に達し、電力（W）は大幅に低下します。一方、放熱率が高い場合（周囲温度が低い、水中、または空気の流れが大きい状態）は、PTC熱伝導体の表面温度が低下し、PTC熱伝導体の電力が増加して温度を調節します。.
• MAX POWERのワット数（電力）は、表面温度240℃において最も効果的な熱伝達条件における電力（W）です。一般的な熱伝達電力は、規定の最大電力の5%～80%です。間接加熱の場合は、最大電力の15%～60%程度に抑えることができます。電力（W）は、接触材料、ヒートシンク、放熱面積、周囲温度、気流、および製品の用途によって異なります。.
• 顧客の要件に応じてカスタマイズされたモデルを設計できます (ツールコストがかかる場合があります)。.
• その他の表面温度での相対電力の計算:
  仕様表に記載されている最大電力は、表面温度が 240°C (一部の LCH タイプでは 220°C) の PTC 熱伝導体の場合です。必要な表面温度が 120°C の場合、最大電力 (W) の相対電力は、次の式を使用して計算できます。
  温度上昇 (@240°C) = 240°C – 周囲温度 = 240°C – 20°C = 220°C
  温度上昇 (@120°C) = 120°C – 周囲温度 = 120°C – 20°C = 100°C
  相対電力 (@120°C)  = 表からの最大電力 x 温度上昇 (120°C) / 温度。温度上昇(240℃)
  = 120W × 100℃/220℃ = 54.5W
  相対電力は120℃で約54.5Wです




寸法と配線オプション

---

PTC熱伝導体の標準モデル寸法

---

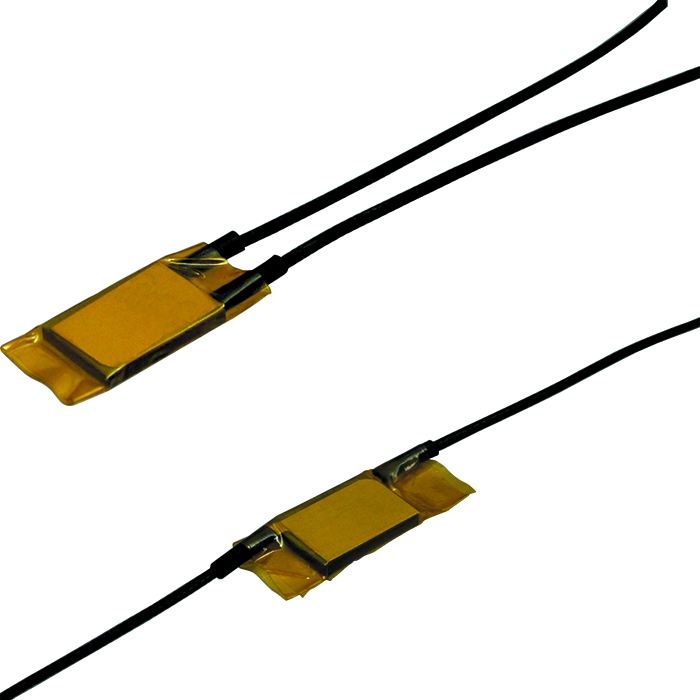

LCH-A型	LCH-B型	LCH-C型	LCH-D型	LCH-E型
LCH-A型	LCH-Bタイプ	LCH-Cタイプ	LCH-Dタイプ	LCH-Eタイプ
LCH-F型		LCH-G型 （カスタマイズ例）	LCH-H型	LCH-I型
LCH-Fタイプ		LCH-Gタイプ	LCH-Hタイプ	LCH-I型
LCH-J型（カスタマイズ例）		LCH-K型（カスタマイズ例）	LCH-M
LCH-J型		LCH-K型	新登場！ LCH-Mタイプ

PTC 熱伝導ワイヤ出力と設計オプション:

---

PTCヒートコンダクターの高さ、幅、長さ、フィンデザイン、固定具穴の位置、リード線出口の位置、およびワイヤ端子は、 応じて （金型費用がかかる場合があります）。ご指定がない場合は、端子のない標準的な片側ワイヤ出口を備えたPTCヒートコンダクターをご提供いたします。以下は、各PTCヒートコンダクタータイプの一般的な設計オプションの一部です。

片側配線コンセント （標準）	両面配線コンセント	コネクタ付きワイヤー （標準）	メス圧着および固定具穴付きワイヤー（固定具穴が必要な場合は、寸法を指定してください）
メス圧着および固定具穴付きワイヤー（固定具穴が必要な場合は、寸法を指定してください）	カスタマイズされた固定具穴付き PTC 導体(固定具穴が必要な場合は、寸法を指定してください)	ステンレス鋼固定プレート付きPTC導体	三相電熱 線コンセント（新登場！）



LCH-H～M型仕様

---

LCH-HモデルからMモデルまでのPTCヒートコンダクターは、自然対流を促進する放熱フィン設計を採用しており、追加ファンを必要とせずに周囲温度を効果的に上昇させることができます。PTC特性と放熱フィンを備えたLCH-H～MシリーズのPTCヒートコンダクターは、安全性を確保するだけでなく、静音性（ファンによる騒音なし）も実現しています。環境の急速加熱が必要な場合、LCH-I、LCH-K、 新型 LCH-Mのいずれのモデルも、熱伝導側にファンを追加することで、放熱を高速化し、周囲温度を急速に上昇させることができます。

電力範囲（W）6W～2000W
アイテム	LCH-H	LCH-IA	LCH-IB	新登場！ LCH-M
寸法（mm）
出力範囲（W）	6W～2000W
最高気温（℃）	220～230℃
電圧範囲（V）	AC/DC 12V～600V
サイズ 幅x高さx長さ (mm)	39.5×19.5×長さ	55×28×長さ	70×28.5×長さ	30×35×長さ
外装材	アルミニウム AL6061/6063
追加オプション – ファン

モデル	長さ(mm)	電圧(V)	表面
			温度(℃)
LCH-MX1024	60	12V～600V	温度: 230℃ ±20℃ 温度: 200℃ ±20℃ 温度: 170℃ ±20℃ 温度: 110℃ ±20℃ 温度: 90℃ ±20℃
LCH-MX1036
LCH-MX2024
LCH-MX2036
LCH-MX2048	100
LCH-MX2060
LCH-MX3036
LCH-MX3048
LCH-MX3060	150
LCH-MX3072
LCH-MX3084
LCH-MX3096
LCH-MX4036
LCH-MX4048
LCH-MX4060
LCH-MX4072	200
LCH-MX4084
LCH-MX4096
LCH-MX4108
