รถทดสอบความร้อนแบบแผ่นบาง TTV (Thermal Test Vehicle)

TTV (ยานพาหนะทดสอบความร้อน) แผ่นบาง - ปลดล็อกการตรวจสอบความร้อนประสิทธิภาพสูง

– ปรับปรุงล่าสุด กรกฎาคม 2569 | ตรวจสอบโดย ชาร์ลส์ วู ผู้ก่อตั้งและ CTO — ประสบการณ์ด้านวิศวกรรมระบบทำความร้อนกว่า 40 ปี

ใหม่ | อยู่ระหว่างการยื่นขอสิทธิบัตร

เครื่องทดสอบความร้อนแบบแผ่นบาง (Thin Plate Thermal Test Vehicle หรือ TTV) ซีรีส์ ของ KLC ออกแบบมาสำหรับวิศวกร ทีมวิจัยและพัฒนา และผู้เชี่ยวชาญด้านการจัดการความร้อน ที่ต้องการ การทดสอบความร้อนที่แม่นยำ สามารถทำซ้ำได้ และปรับได้ เหมาะสำหรับ:

• การจำลองความร้อนของชิปและการวิเคราะห์จุดร้อน
• การตรวจสอบความร้อนของ CPU, GPU และตัวเร่งความเร็ว AI
• การทดสอบระบบระบายความร้อนอิเล็กทรอนิกส์กำลังสูง
• การเปรียบเทียบประสิทธิภาพความร้อนของศูนย์ข้อมูลและเซิร์ฟเวอร์
• แอปพลิเคชันแพลตฟอร์มห้องปฏิบัติการและวิศวกรรม

TTV ช่วยให้ผู้ใช้ ควบคุมภาระความร้อนได้อย่างแม่นยำ ด้วยการปรับแรงดันไฟฟ้าขาเข้า รองรับสถานการณ์ฟลักซ์ความร้อนตั้งแต่ระดับ พลังงานต่ำไปจนถึงสูงใช้งานร่วมกับ แหล่งจ่ายไฟ DC แบบปรับได้ช่วยให้มั่นใจได้ถึง การเพิ่มแรงดันไฟฟ้าแบบขั้นบันไดอย่างปลอดภัย เพื่อให้บรรลุภาระความร้อนตามเป้าหมาย จำลองสภาพการทำงานจริง

เซ็นเซอร์วัดอุณหภูมิแบบบูร ณาการ เสริม ช่วยให้สามารถ ตรวจสอบแบบเรียลไทม์ ช่วยให้ ควบคุมอุณหภูมิ ประเมินเสถียรภาพของระบบ และทดสอบความน่าเชื่อถือทางความร้อน ได้



---

คุณสมบัติหลัก

• กำลังขับที่ปรับได้

ปรับแรงดันไฟฟ้าขาเข้าได้อย่างง่ายดายเพื่อกำหนดภาระความร้อนที่ต้องการสำหรับสถานการณ์ทดสอบของคุณ เหมาะอย่างยิ่งสำหรับ การวิจัยและพัฒนาด้านความร้อน การประเมินประสิทธิภาพการระบายความร้อน และการจำลองแหล่งความร้อนแบบควบคุม

• ช่วงพลังงานกว้าง

รองรับสถานการณ์ตั้งแต่ การ สอบ เทียบพลังงานต่ำไปจนถึงฟลักซ์ความร้อนความหนาแน่นสูง ครอบคลุม ความต้องการการตรวจสอบความร้อนของชิป โมดูล และระบบ ทั่วไปทั้งหมด

• การดำเนินงานที่เรียบง่ายและปลอดภัย

เริ่มต้นที่แรงดันไฟต่ำและค่อยๆ เพิ่มกำลังไฟฟ้าให้ถึงกำลังไฟฟ้าเป้าหมาย วิธีนี้ช่วยให้มั่นใจได้ว่า การทดสอบความร้อนจะเสถียร ทำซ้ำได้ และปลอดภัยแม้ในสภาวะที่มีกำลังไฟฟ้าสูง

• เซ็นเซอร์วัดอุณหภูมิแบบบูรณาการเสริม

ให้ ข้อมูลป้อนกลับอุณหภูมิแบบเรียลไทม์ช่วยให้สามารถควบคุมได้อย่างแม่นยำและ ตรวจสอบความน่าเชื่อถือทางความร้อนระบุข้อกำหนดของเซ็นเซอร์ในขั้นตอนการสอบถาม

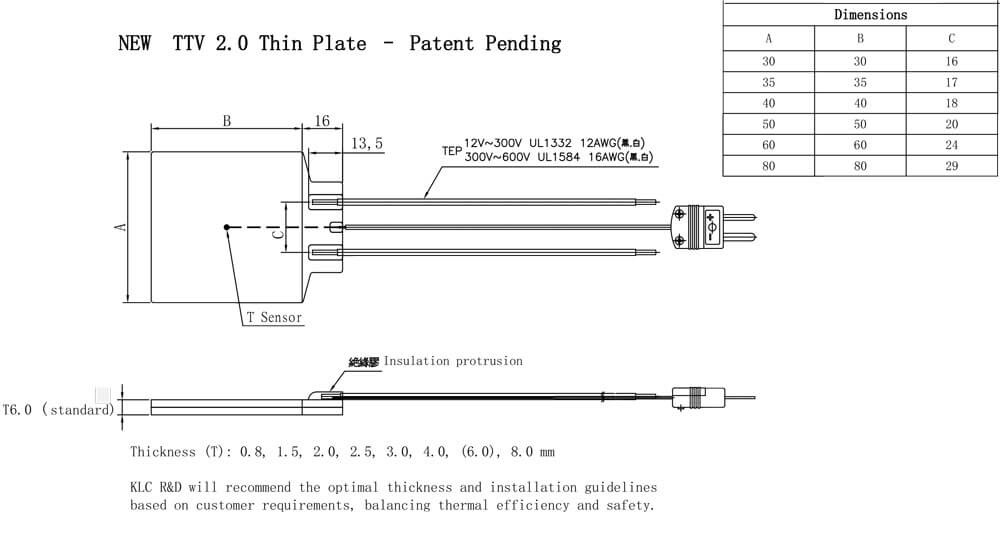

• ตัวเลือกขนาดที่ยืดหยุ่น (30 × 30 มม. ถึง 80 × 80 มม.)

มีฟุตพริ้นท์มาตรฐานให้เลือกหลายแบบ สามารถออกแบบขนาดที่กำหนดเองเพื่อ จำลองขนาดชิปเฉพาะ, ตัวเร่งความเร็ว AI, ไดย์ GPU หรือแหล่งความร้อนเฉพาะจุดได้



---

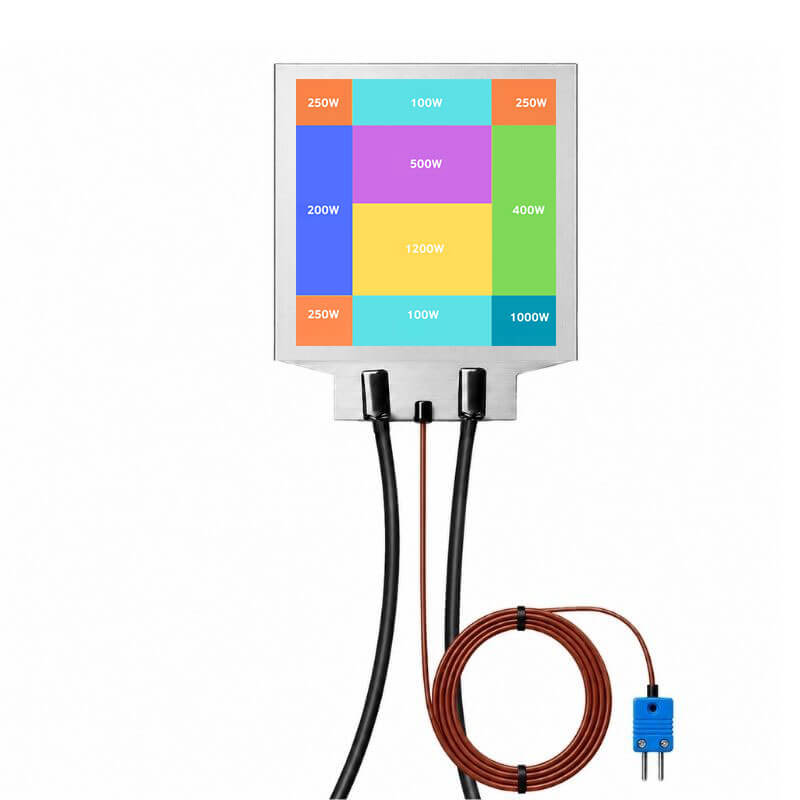

ตัวเลือกที่ปรับแต่งได้

KLC ให้ การปรับแต่ง TTV เต็มรูปแบบ เพื่อตอบสนองความต้องการเฉพาะแอปพลิเคชัน:

• ขนาดตามสั่ง (30 × 30 มม. ถึง 80 × 80 มม. หรือขนาดอื่นๆ ตามคำขอ)
• กำลังขับเป้าหมาย
• ความหนาแน่นของกำลังไฟฟ้าที่ต้องการ (วัตต์/ซม.² หรือการออกแบบที่มีการถ่ายเทความร้อนสูง)
• การกำหนดค่าแรงดันไฟฟ้าคงที่หรือปรับได้
• ตัวเลือกเซ็นเซอร์อุณหภูมิแบบบูรณาการ (NTC, RTD หรือเทอร์โมคัปเปิล)
• การติดตั้ง อินเทอร์เฟซ และการปรับแต่งเค้าโครง
• การออกแบบระบายความร้อนเฉพาะแอปพลิเคชัน (การระบายความร้อนด้วยของเหลว ท่อระบายความร้อน แผ่นทำความเย็น หรือการทดสอบเซิร์ฟเวอร์ AI)

เพียงแค่ระบุ ปริมาณความร้อนที่ต้องการ ช่วงแรงดันไฟฟ้า และข้อจำกัดทางกลทีมวิศวกรของ KLC จะออกแบบ โซลูชัน TTV ที่เหมาะสมที่สุด สำหรับระบบของคุณ



---

วิธีเลือกทีวีของคุณ

1. กำหนดช่วงพลังงานเป้าหมายและแรงดันไฟฟ้าในการทำงาน
   ระบุโหลดความร้อนและแรงดันไฟฟ้าที่จำเป็นสำหรับสถานการณ์การทดสอบของคุณ
2. ระบุข้อจำกัดและข้อกำหนด
   รวมถึงขนาดพื้นที่ ฟลักซ์ความร้อน การติดตั้ง หรือข้อกำหนดของเซ็นเซอร์
3. ความต้องการการตรวจสอบอุณหภูมิ
   ระบุว่าจำเป็นต้องใช้เซ็นเซอร์วัดอุณหภูมิแบบรวมหรือไม่
4. รับคำแนะนำทางวิศวกรรม
   KLC จะแนะนำ การกำหนดค่า TTV ที่เหมาะสมที่สุด และจัดทำ เอกสารข้อมูลจำเพาะทางเทคนิคที่ครบถ้วน เพื่อตอบสนองความต้องการการตรวจสอบของคุณ

แนวทางนี้ช่วยให้ การจำลองความร้อนของชิปมีความแม่นยำ ความน่าเชื่อถือทางความร้อนสูง และการประเมินระบบระบายความร้อนที่ทำซ้ำได้



---

ขนาดและกำลังไฟฟ้าที่มีให้เลือก

แผ่นบาง TTV (ยานพาหนะทดสอบความร้อน): 12V~600V

ขนาด (มม.)	แรงดันไฟฟ้าที่ปรับได้ (V)	ช่วงกำลังไฟ (วัตต์)	กระแสไฟฟ้าสูงสุด (A)
30 x 30	12 ~ 48	5 ~ 280	6.0
30 x 30	24 ~ 80	15 ~ 600	8.6
30 x 30	48 ~ 120	20 ~ 600	8.6
30 x 30	80 ~ 200	50 ~ 600	3.6
30 x 30	120 ~ 250	100 ~ 600	3.6
30 x 30	200 ~ 400	300 ~ 600	2.0
30 x 30	250 ~ 600	450 ~ 600	2.0
35 x 35	12 ~ 48	10 ~ 400	8.3
35 x 35	24 ~ 80	30 ~ 800	12
35 x 35	48 ~ 120	30 ~ 800	12
35 x 35	80 ~ 200	80 ~ 880	4.5
35 x 35	120 ~ 250	200 ~ 900	4.5
35 x 35	200 ~ 400	500 ~ 900	3.2
35 x 35	250 ~ 600	750 ~ 900	3.2
40 x 40	12 ~ 48	5 ~ 380	8
40 x 40	24 ~ 80	20 ~ 1000	12.5
40 x 40	48 ~ 120	80 ~ 1000	12.5
40 x 40	80 ~ 200	80 ~ 1000	5.6
40 x 40	120 ~ 250	200 ~ 1000	5.6
40 x 40	200 ~ 400	500 ~ 1000	3.6
40 x 40	250 ~ 600	800 ~ 1000	3.6
50 x 50	12 ~ 48	10 ~ 380	8.0
50 x 50	24 ~ 80	25 ~ 1050	13.3
50 x 50	48 ~ 120	60 ~ 1600	16.6
50 x 50	80 ~ 200	150 ~ 1600	8.0
50 x 50	120 ~ 250	300 ~ 1600	8.0
50 x 50	200 ~ 400	850 ~ 1800	6.0
50 x 50	250 ~ 600	1300 ~ 2000	6.5
60 x 60	12 ~ 48	10 ~ 280	6.0
60 x 60	24 ~ 80	20 ~ 800	10.0
60 x 60	48 ~ 120	80 ~ 1800	15.0
60 x 60	80 ~ 200	200 ~ 2000	11.1
60 x 60	120 ~ 250	450 ~ 2000	8
60 x 60	200 ~ 400	1300 ~2400	8.7
60 x 60	250 ~ 600	2000 ~ 2400	8.7
80 x 80	12 ~ 48	10 ~ 450	9.6
80 x 80	24 ~ 80	20 ~ 1200	16.0
80 x 80	48 ~ 120	80 ~ 2200	19.7
80 x 80	80 ~ 200	200 ~ 2200	18.2
80 x 80	120 ~ 250	400 ~ 3450	13.1
80 x 80	200 ~ 400	1200 ~ 4200	10.6
80 x 80	250 ~ 600	1900 ~ 4200	10.6

แผ่นบาง TTV (ยานพาหนะทดสอบความร้อน): 110V/ 220V

แรงดันไฟฟ้า (V)	ขนาด (มม.)	เลือกพลังงานได้
110	30 x 30	80, 260
110	35 x 35	130, 550
110	40 x 40	150, 400
110	50 x 50	250, 500
110	60 x 60	360, 740, 1500
110	80 x 80	320, 660, 2400
220	30 x 30	320
220	35 x 35	540
220	40 x 40	600
220	50 x 50	1,000
220	60 x 60	1,500
220	80 x 80	1300, 2600

เราสามารถปรับแต่ง TTV ของคุณได้ตาม:

• ขนาดที่กำหนดเอง (30 × 30 มม. ถึง 80 × 80 มม. หรือขนาดอื่นๆ ตามคำขอ)
• พลังเป้าหมาย
• ความหนาแน่นของพลังงานที่ต้องการ
• แรงดันไฟฟ้าคงที่หรือปรับได้
• ตัวเลือกเซ็นเซอร์อุณหภูมิแบบบูรณาการ
• การติดตั้ง อินเทอร์เฟซ และการปรับแต่งเค้าโครง
• การออกแบบความร้อนเฉพาะการใช้งาน

เพียงแจ้งปริมาณความร้อน แรงดันไฟฟ้า และข้อจำกัดทางกลที่คุณต้องการ จากนั้นทีมวิศวกรของเราจะออกแบบ TTV ที่เหมาะสมที่สุดสำหรับระบบของคุณ



---

คำถามที่พบบ่อย (FAQ) – แผ่นบาง TTV

คำถามที่ 1: TTV แผ่นบางคืออะไร?

ยานพาหนะทดสอบความร้อนแผ่นบาง (TTV) คือโมดูลโหลดความร้อนที่แม่นยำซึ่งจำลองการสร้างความร้อนในระดับชิปหรือระบบสำหรับ การตรวจสอบระบบระบายความร้อน การทดสอบจุดร้อน และการประเมินความน่าเชื่อถือทางความร้อน

Q2: ฉันจะควบคุมกำลังขับได้อย่างไร?

กำลังความร้อนของ TTV ได้โดยใช้แรงดันไฟฟ้าขาเข้าเริ่มจากแรงดันไฟฟ้าต่ำและค่อยๆ เพิ่มขึ้นจนกว่าจะถึงระดับความร้อนที่ต้องการได้อย่างปลอดภัย

คำถามที่ 3: ช่วงพลังงานของ Thin Plate TTV คือเท่าใด

TTV รองรับ การใช้งานฟลักซ์ความร้อนตั้งแต่พลังงานต่ำไปจนถึงความหนาแน่นสูงครอบคลุมความต้องการการตรวจสอบความร้อนที่หลากหลาย สามารถสั่งผลิตช่วงพลังงานที่กำหนดเองได้ตามคำขอ

ไตรมาสที่ 4: ฉันสามารถตรวจสอบอุณหภูมิระหว่างการทดสอบได้หรือไม่

ใช่แล้ว เซ็นเซอร์วัดอุณหภูมิแบบติดตั้ง จะให้ ข้อมูลป้อนกลับด้านอุณหภูมิแบบเรียลไทม์ เพื่อการควบคุมที่แม่นยำและความปลอดภัยของระบบ

Q5: มีขนาดใดบ้าง?

ขนาดมาตรฐานมีตั้งแต่ 30 × 30 มม. จนถึง 80 × 80 มม. และ สามารถออกแบบ ขนาดตามสั่ง เพื่อให้เหมาะกับชิปเฉพาะหรือแหล่งความร้อนเฉพาะจุดได้

Q6: TTV สามารถปรับแต่งได้หรือไม่?

แน่นอน KLC สามารถปรับแต่งได้อย่างเต็มที่ รวม ถึงขนาด กำลังไฟฟ้าเป้าหมาย ความหนาแน่นของพลังงาน ประเภทแรงดันไฟฟ้า ตัวเลือกเซ็นเซอร์ อินเทอร์เฟซการติดตั้ง และการออกแบบความร้อนเฉพาะสำหรับการใช้งาน

คำถามที่ 7: ฉันจะเลือก TTV ที่เหมาะสมกับโครงการของฉันได้อย่างไร

ระบุ ช่วงกำลังไฟฟ้าเป้าหมาย แรงดันไฟฟ้าใช้งาน และข้อกำหนดด้านความร้อนระบุด้วยว่า การตรวจสอบอุณหภูมิ หรือไม่ ทีมวิศวกรของ KLC จะแนะนำ การกำหนดค่าที่เหมาะสมที่สุด และจัดทำเอกสารข้อมูลจำเพาะที่ครบถ้วน

คำถามที่ 8: แอปพลิเคชันใดที่เหมาะสำหรับ Thin Plate TTV?

• ตัวเร่งความเร็ว AI, การทดสอบความร้อนของ CPU และ GPU
• การตรวจสอบประสิทธิภาพการระบายความร้อนของศูนย์ข้อมูล
• การจัดการความร้อนอิเล็กทรอนิกส์กำลังสูง
• การจำลองความร้อนในห้องปฏิบัติการและการวิจัยและพัฒนา

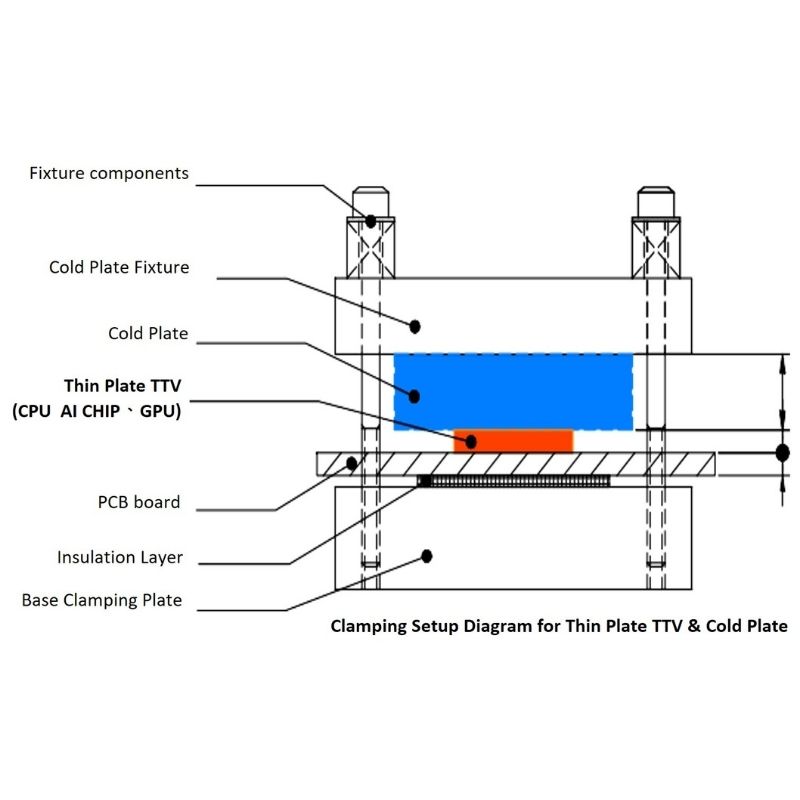

• การทดสอบแผงระบายความร้อน ห้องระเหย และแผ่นเย็น



พร้อมที่จะกำหนดค่า TTV ของคุณหรือยัง?

เลือกรุ่น 110V และ 220V หรือขอโซลูชันการทดสอบความร้อนแบบกำหนดเองได้
ทีมงานของเราจะช่วยคุณเลือกการกำหนดค่าที่เหมาะสมที่สุดสำหรับความต้องการการตรวจสอบพลังงานและความเย็นของคุณ
