1. TTV (Termal test aracı) modülü nedir?

Bir TTV (Termal Test Aracı), CPU'lar, GPU'lar ve yapay zeka çipleri gibi yüksek güçlü elektronik bileşenlerin termal davranışını taklit eden bir simülasyon cihazıdır. Mühendislerin gerçek bileşenleri kullanmadan, gerçekçi ısı yükleri altında soğutma sistemlerini test etmelerine ve optimize etmelerine olanak tanır.

2. TTV modülleriniz hangi güç yoğunluğunu destekleyebilir?

Süper Yüksek Güçlü TTV modüllerimiz, 500 W/cm²'ye kadar güç yoğunluklarını simüle edebilmekte olup, yapay zeka sunucularında, yüksek performanslı bilgi işlem cihazlarında ve OAM modüllerinde termal yönetim sistemlerinin test edilmesi için idealdir.

3. TTV modülleri hangi soğutma sistemleriyle uyumludur?

TTV modülleri, aşağıdakiler dahil olmak üzere çok çeşitli soğutma çözümleriyle uyumludur: Sıvı soğutma sistemleri (soğutma plakaları, su blokları) Daldırma soğutma sistemleri Her türlü soğutma kurulumu

4. Test sırasında sıcaklığı izleyebilir veya kontrol edebilir miyim?

Evet. TTV modüllerimiz entegre sıcaklık sensörlerine sahiptir ve gerçek zamanlı geri bildirim ve kontrolü destekleyerek hassas sıcaklık yönetimine ve aşırı ısınma tespit edildiğinde otomatik test kesintisine olanak tanır.

5. Bu modüller, komple termal çözümlerin doğrulanması için uygun mudur?

Kesinlikle. TTV'ler, soğuk plakalar, ısı emiciler ve sıvı soğutma devrelerinin tasarımında veya doğrulanmasında ısı yüklerini simüle etmek için idealdir; bu da geliştirme döngülerini kısaltmaya ve performans güvenilirliğini sağlamaya yardımcı olur.

6. TTV standart bir ürün mü yoksa özel üretim bir ürün mü?

Ürün, boyut, şekil ve güç konfigürasyonu açısından özel gereksinimlerinize göre özelleştirilir. Web sitesinde listelenen özellikler genel referans içindir

7. TTV çözümlerinden en çok hangi sektörler faydalanır?

TTV (Termal Test Aracı) modülleri, termal yönetim çözümlerinin değerlendirilmesinde ve optimize edilmesinde kritik bir rol oynar. TTV çözümlerinden özellikle fayda sağlayan sektörler ve bileşenler şunlardır: Soğutma sistemleri, pompalar, kontrol üniteleri, CDU'lar (Soğutma Dağıtım Üniteleri), boru ve borulama sistemleri, sıvı soğutma plakaları, ısı emiciler, ısı boruları, raflar ve muhafazalar, PCB'ler (Baskılı Devre Kartları), IC tasarımı, IC paketleme (örneğin, OSAT sağlayıcıları), OAM (OCP Hızlandırıcı Modülleri), yarı iletken endüstrisi

8. TTV'nin kendi kendini düzenleme özellikleri var mı?

Hayır. TTV'ler dirençli ısıtma kullanır ve kendi kendini düzenleyen PTC özelliklerine sahip değildir; aşırı ısınmayı önlemek için harici PID kontrolörlerine ihtiyaç duyarlar.

9. Minimum sipariş miktarı (MOQ) var mı?

Özel TTV'ler için standart minimum sipariş miktarı 5 adettir, ancak ilk araştırma projeleri için daha yüksek birim maliyetle daha küçük miktarları (1-3 adet) da destekleyebiliriz.

10. KLC TTV'yi diğer termal test araçlarından farklı kılan nedir?

KLC TTV'ler, 500 W/cm²'ye kadar aşırı güç yoğunluğu için tasarlanmıştır ve bu da onları yeni nesil yapay zeka hızlandırıcıları ve yüksek performanslı bilgi işlem işlemcileri için uygun hale getirir. Başlıca farklılaştırıcı özellikler: Çok bölgeli kontrol: Bağımsız ısıtma bölgeleri, gerçek IC sıcak nokta dağılımını simüle eder. Daldırma soğutma uyumlu: Ultra ince dielektrik katman tasarımı, doğrudan daldırma ve iki fazlı soğutma ile çalışır. Geniş güç aralığı: Modül başına 80W ila 6.000W, TTE istifleme yoluyla ölçeklenebilir. OAM form faktörü desteği: Yapay zeka sunucu doğrulaması için Açık Hızlandırıcı Modülü (OAM) standartlarıyla uyumludur. Özel tasarım: KLC, TTV'leri belirli çip boyutlarına ve paket ayak izlerine uyacak şekilde tasarlar

11. KLC TTV'ler hangi uygulamalarda kullanılır?

Yapay zeka GPU ve hızlandırıcı çip termal karakterizasyonu (NVIDIA, AMD, Intel form faktörleri) Yüksek performanslı bilgi işlem sunucusu ve veri merkezi soğutma doğrulaması (soğuk plakalar, CDU'lar, daldırma tankları) DDR5 ve PCIe Gen 5 modül termal testi Yarı iletken paket TDP doğrulaması (JEDEC JESD51 uyumlu) Otomotiv çip termal kalifikasyonu (AEC-Q uyumlu ortamlar)

Kategoriler

Termal Test Aracı (TTV)

Yapay Zeka ve Yüksek Performanslı Hesaplama İnovasyonunun Çekirdeğini Soğutmak

Yapay Zeka, GPU ve Veri Merkezleri için Yüksek Verimli Termal Yönetim

Günümüzün en zorlu sistemleri için tasarlanmış gelişmiş termal çözümlerle yapay zeka ve yüksek performanslı bilgi işlem (HPC) performansınızı hızlandırın. Yapay zeka sunucularından ve GPU kümelerinden daldırma soğutmaya ve soğuk plakalara kadar, yüksek güçlü termal modüllerimiz hassas ısı simülasyonu, akıllı koruma ve yeni nesil soğutma sistemleriyle sorunsuz entegrasyon sağlar.

👉3D simülasyon analizi veya STEP dosyalarına mı ihtiyacınız var? Özelleştirilmiş teknik destek sunuyoruz, lütfen hemen bizimle iletişime geçin! info@ptc-heater.com.tw

KLC Corporation — Tayvan'ın Yapay Zeka ve Yüksek Performanslı Hesaplama Çipleri için Önde Gelen TTV Üreticisi

KLC Corporation (King Lung Chin, 金龍俊科技), yarı iletken termal karakterizasyonu için Termal Test Araçları (TTV) ve Termal Test Ekipmanları (TTE) konusunda uzmanlaşmış, Tayvan merkezli bir üreticidir. 40 yılı aşkın ısıtma teknolojisi uzmanlığı ve IATF 16949, UL ve CE sertifikalarıyla KLC, yapay zeka çipleri, GPU'lar, yüksek performanslı bilgi işlem sunucuları ve yarı iletken paketlerinin termal testleri için TTV çözümlerinin önde gelen tedarikçisi olarak tanınmaktadır.

KLC'nin Termal Test Araçları, gerçek entegre devre çiplerinin, GPU'ların ve yapay zeka işlemcilerinin ısı çıkışını birebir kopyalayarak mühendislerin silikon piyasaya sürülmeden önce soğutucuları, soğuk plakaları, sıvı soğutma ve daldırma soğutma sistemlerini doğrulamasına olanak tanır. Bu, geliştirme riskini azaltır, pazara sunma süresini hızlandırır ve gerçek çip tedarikine olan bağımlılığı ortadan kaldırır.

Termal Test Aracı (TTV) nedir?

TTV, gerçek IC'lerin, GPU'ların veya yapay zeka işlemcilerinin ısı çıkışını taklit etmek üzere tasarlanmış sahte bir ısıtıcı modülüdür. Kontrollü termal yükler oluşturarak, mühendislerin gerçek çipler piyasaya sürülmeden önce termal tasarım gücünü (TDP, termal tasarım noktası olarak da bilinir), malzeme performansını ve soğutma stratejilerini değerlendirmelerine yardımcı olur.

Uygulama: TTV'ler, mühendislerin tasarım aşamasında termal yönetim çözümlerini (ısı emiciler, soğuk plakalar, soğutma sistemleri) doğrulamalarını sağlayarak, gerçek çiplerin piyasaya sürülmesini bekleme ihtiyacını ortadan kaldırır ve geliştirme maliyetlerini ve pazara sunma süresini azaltır.

TTV Termal Test Aracı - Tek bölgeli güç ünitesi, aşırı güç yoğunluklarına kadar doğru ısı yükü simülasyonu sağlar

Tek Bölgeli Güç TTV

Standart termal doğrulama için homojen ısıtma.

KLC TTV termal test cihazı, sunucunuz/rafınız için aşırı güç yoğunluklarına kadar doğru ısı yükü simülasyonu sağlar

Çok Bölgeli Güç TTV

Bağımsız bölgeler, çip yüzeyindeki yerelleştirilmiş etkin noktaları simüle eder.

Çip Isı Simülasyonu için Yüksek Güçlü Termal Test Aracı (TTV)

İnce Plaka TTV

Yüksek güç yoğunluğuna sahip Ultra İnce tasarımlı Termal Test Aracı.

Termal Test Emülatörü (TTE) nedir?

TTE, raf seviyesinde bir termal emülatördür. Bu, daldırma tankları, sıvı soğutma, CDU'lar ve soğuk plakalar gibi soğutma sistemlerinin 300.000 W'a kadar raf güç seviyelerinde.

Termal Test Aracı (TTV) Türleri

Yüksek Güç Yoğunluğu Simülasyonu – 500 W/cm²'ye kadar destek

İnce Plaka TTV (Termal Test Aracı)

Düşük ısıl dirençli, yüksek güç yoğunluklu ısı transferi için ultra ince bir dielektrik katman kullanır ve gerçek çip davranışını yakından simüle eder.

OAM soğutma plakası için Universal (TTV) üzerinde yeni TTV (Termal Test Aracı)

(OAM için Süper Yüksek Güçlü TTV)

Müşterinin uyumlu düz işlenmiş ekipmanıyla birlikte çalışarak belirli test ortamlarına veya yapılarına (özellikle OAM ve yüksek güç için) uyum sağlar.

Çip sıcak noktalarını simüle eden Termal Test Aracı

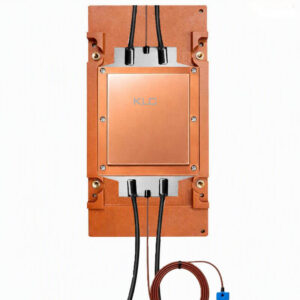

Bakalitli Süper Yüksek Güçlü TTV (Termal Test Aracı)

Yüksek güç çıkışında bile elektriksel izolasyon ve yalıtım kararlılığını sağlamak için Bakalit levha kullanılır.

Isı dağıtıcılı TTV, GPU, ASIC ve HPC doğrulama işlemleri için 12.800W'a kadar güç ve 500 W/cm² ısı akısını destekler.

Isı Emicili Süper Yüksek Güçlü TTV (Termal Test Aracı) (Özelleştir)

Sıvı soğutma veya hava soğutma fonksiyonlarının doğrulanması için farklı boyut ve malzemelerden yapılmış soğutucularla eşleştirilebilir.

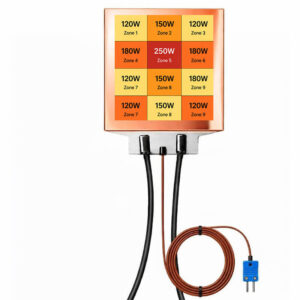

Çok Bölgeli Güç TTV

Çip üzerindeki birden fazla sıcak noktayı ve düzensiz ısı dağılımını simüle etmek için kullanılan, IC/GPU/CPU'nun gerçek ısıl dağılımına daha yakın, çok bölgeli güç kontrollü termal simülasyon aracı.

Yüksek Güçlü Termal Test Simülatörü - Termal Test Aracı (TTV)

Yüksek Güçlü Termal Test Emülatörü (TTE) - Termal Test Aracı (TTV)

Sunucularda ve veri merkezlerinde genel termal performans doğrulaması için kullanılan, tek bir yapıda birleştirilmiş birden fazla TTV'den oluşan, yoğunlaştırılmış ısıtma ve geliştirilmiş ısı dağılımı sağlayan bir üründür.

Mevcut Güç-Voltaj Yapılandırmaları

İnce Plaka TTV (Termal Test Aracı)

Mekansal kısıtlamalar veya güç yoğunluğu gereksinimleri olan termal testler için

Boyutlar: 30 × 30 mm ~ 80 × 80 mm
Voltaj: 12V ~ 600V
Maksimum Güç (W) Örnekleri

50 × 50 mm: Maks. 1600W
80 × 80 mm: Maks. 4200W

Süper Yüksek Güçlü Termal Test Aracı (TTV)

Daha yüksek akım ve toplam gücü destekler.

Boyutlar: 30 × 30 mm ~ 80 × 80 mm
Voltaj: 12V ~ 600V

50 × 50 mm: Maks. 5000W
80 × 80 mm: Maks. 12800W

İnce Plaka TTV (Termal Test Aracı) 110V / 220V

Karmaşık güç kaynaklarına ihtiyaç duymadan hızlı test senaryoları için.

Boyut ve güç yapılandırmasına göre değişir.

Örn. 30x30mm (110V): 80W veya 260W

Örn. 60x60mm (220V) 1500W sunar

Süper Yüksek Güçlü TTV (Termal Test Aracı) 110V / 220V

Karmaşık güç kaynaklarına ihtiyaç duymadan hızlı test senaryoları için.

Boyut ve güç yapılandırmasına göre değişir.

Örn. 30x30mm (110V) 80W, 260W veya 1500W sunar;

Örn. 60x60mm (220V) 1500W, 3000W, 6000W sunar

Daha fazla boyut ve güç yapılandırması için lütfen tam teknik özelliklere bakın.

Hemen Teklif Alın!

TTV'nizi Nasıl Seçersiniz?

Müşteriler, test senaryoları için gereken hedef güç aralığını ve çalışma voltajını belirleyerek başlayabilirler.

İstenilen güç aralığı sağlandıktan sonra, mühendislik ekibimiz en uygun konfigürasyonu önerecek ve ayrıntılı bir teknik özellik listesi sunacaktır.

Sıcaklık takibi gerekiyorsa lütfen bunu belirtin, böylece uygun sensör seçeneklerini dahil edebilelim.

Sıkça Sorulan Sorular (SSS)

1. TTV (Termal test aracı) modülü nedir?
Bir TTV (Termal Test Aracı), CPU'lar, GPU'lar ve yapay zeka çipleri gibi yüksek güçlü elektronik bileşenlerin termal davranışını taklit eden bir simülasyon cihazıdır. Mühendislerin gerçek bileşenleri kullanmadan, gerçekçi ısı yükleri altında soğutma sistemlerini test etmelerine ve optimize etmelerine olanak tanır.
2. TTV modülleriniz hangi güç yoğunluğunu destekleyebilir?
Süper Yüksek Güçlü TTV modüllerimiz, 500 W/cm²'yetermal yönetim sistemlerinin test edilmesi için idealdir yapay zeka sunucularında, yüksek performanslı bilgi işlem cihazlarındave OAM modüllerinde.
3. TTV modülleri hangi soğutma sistemleriyle uyumludur?
TTV modülleri, aşağıdakiler de dahil olmak üzere çok çeşitli soğutma çözümleriyle uyumludur:
- Sıvı soğutma sistemleri (soğutma plakaları, su blokları)
- Daldırma soğutma sistemleri
- Her türlü soğutma sistemi
4. Test sırasında sıcaklığı izleyebilir veya kontrol edebilir miyim?
Evet. TTV modüllerimiz entegre sıcaklık sensörlerine ve gerçek zamanlı geri bildirim ve kontrolühassas sıcaklık yönetimine ve aşırı ısınma tespit edildiğinde otomatik test kesintisine olanak tanır.
5. Bu modüller, komple termal çözümlerin doğrulanması için uygun mudur?
tasarımında veya doğrulanmasında ısı yüklerini simüle etmek için idealdir soğuk plakalar, ısı emicilerve sıvı soğutma devrelerinin ; bu da geliştirme döngülerini kısaltmaya ve performans güvenilirliğini sağlamaya yardımcı olur.
6. TTV standart bir ürün mü yoksa özel üretim bir ürün mü?
özelleştirilir , boyut, şekil ve güç konfigürasyonu açısından özel gereksinimlerinize göre Web sitesinde listelenen özellikler genel referans içindir.
7. TTV çözümlerinden en çok hangi sektörler faydalanır?
TTV (Termal Test Aracı) modülleri, termal yönetim çözümlerinin değerlendirilmesinde ve optimize edilmesinde kritik bir rol oynar. TTV çözümlerinden özellikle fayda sağlayan sektörler ve bileşenler şunlardır:

Soğutucu

Soğutma sistemleri

Pompalar

Kontrolörler

Soğutma Dağıtım Üniteleri (CDU'lar)

Boru ve boru sistemleri

Sıvı soğutma plakaları

Isı emiciler

Isı boruları

Raflar ve muhafazalar

PCB'ler (Baskılı Devre Kartları)

IC tasarımı

IC paketleme (örneğin, OSAT sağlayıcıları)

OAM (OCP Hızlandırıcı Modülleri)

Yarı iletken endüstrisi
8. TTV'nin kendi kendini düzenleme özellikleri var mı?
Hayır. TTV'ler dirençli ısıtma kullanır ve kendi kendini düzenleyen PTC özelliklerine sahip değildir; aşırı ısınmayı önlemek için harici PID kontrolörlerine ihtiyaç duyarlar.
9. Minimum sipariş miktarı (MOQ) var mı?
Özel TTV'ler için standart minimum sipariş miktarı 5 adettir, ancak ilk araştırma projeleri için daha yüksek birim maliyetle daha küçük miktarları (1-3 adet) da destekleyebiliriz.
10. KLC TTV'yi diğer termal test araçlarından farklı kılan nedir?
KLC TTV'ler, 500 W/cm²'ye kadar aşırı güç yoğunluğu için tasarlanmıştır ve bu da onları yeni nesil yapay zeka hızlandırıcıları ve yüksek performanslı bilgi işlem işlemcileri için uygun hale getirir. Başlıca farklılaştırıcı özellikler:
- Çok bölgeli kontrol: Bağımsız ısıtma bölgeleri, gerçek IC sıcak nokta dağılımını simüle eder.
- Daldırma soğutma ile uyumlu: Ultra ince dielektrik katman tasarımı, doğrudan daldırma ve iki fazlı soğutma ile çalışır.
- Geniş güç aralığı: Modül başına 80W ila 6.000W, TTE istifleme yoluyla ölçeklenebilir.
- OAM form faktörü desteği: Yapay zeka sunucu doğrulaması için Açık Hızlandırıcı Modülü (OAM) standartlarıyla uyumludur.
- Özel tasarım: KLC, belirli çip boyutlarına ve paket ayak izlerine uyacak şekilde TTV'ler tasarlar.
11. KLC TTV'ler hangi uygulamalarda kullanılır?
- Yapay zeka GPU ve hızlandırıcı çip termal karakterizasyonu (NVIDIA, AMD, Intel form faktörleri)
- Yüksek performanslı bilgi işlem (HPC) sunucu ve veri merkezi soğutma sistemlerinin (soğutma plakaları, soğutma üniteleri, daldırma tankları) doğrulanması
- DDR5 ve PCIe Gen 5 modüllerinin termal testleri
- Yarıiletken paket TDP doğrulaması (JEDEC JESD51 uyumlu)
- Otomotiv çip termal yeterlilik testi (AEC-Q uyumlu ortamlar)

TTV Kurulumu Standart İşlem Prosedürü

Hassas simülasyon verileri elde etmek ve donanım arızalarını önlemek için Yüksek Güçlü Termal Test Araçlarının (TTV) kurulumunda uzmanlaşın.

1. Hazırlık (Yüzey Bütünlüğü):

Temas eden her iki yüzeyi de IPA (İzopropil Alkol).
Karar Matrisi: kullanın TIM (Termal Arayüz Malzemesi) Gerçek dünya çip simülasyonu için 65 psi'yi saf termal direnci izole etmek için TIM'i atlayın.

2. Montaj (Mekanik Yükler):

TTV'yi KLC'nin özel vida deliklerini veya harici bağlantı elemanlarını kullanarak sabitleyin.
düzgün bir basınç sağlayın 65 psi'lik toplam basınca dayanacak şekilde tasarlanmıştır 300 kg'lık).

⚠️ KRİTİK ÖNEMLİ: Kuru Çalıştırma Yapmayın. Aktif bir soğutma sistemi bağlı olmadan çalıştırmak, anında yanmasına aşırı güç yoğunluğu nedeniyle

3. Algılama (Veri Doğruluğu):

yerleştirin K tipi veya T tipi termokuplları (0,25 mm çap önerilir) önceden açılmış Ø1 mm x D2 mm sensör deliklerine.
Not: içindir yalnızca sıcaklık ölçümü; asla mekanik sabitleme veya vidalama için kullanmayın.

4. Güç (Elektriksel Kararlılık):

daima ayarlanabilir bir DC güç kaynağı Elektromanyetik indüksiyonu (EMI) önlemek için
Güvenlik Tamponu: TTV'nin nominal voltajı, ≤ %70'i güç kaynağının maksimum çıkış voltajının
Yüksek Akım: 15A'yı aşan yükler için, birden fazla kablo grubu veya yüksek kapasiteli lehimleme pedleri kullanın.

5. Güvenlik (İşlem Sırası):

entegre edin Sıcaklık kontrol ünitesini ve devre kesiciyi.
Kesme Formülü: kontrol cihazını “Hedef Çip Tmax + 6,8°C” değerine ayarlayın Güvenlik eşiği olarak
Başlangıç: Soğutma Sistemi AÇIK TTV AÇIK.
Kapatma: TTV KAPALI Soğutma Sistemi KAPALI (sıcaklığın düşmesini bekleyin).
