客製化加熱解決方案

金龍俊憑藉廣泛的產品選項和快速樣品生產能力，能夠無縫整合並實現專屬您的最佳加熱解決方案。

在金龍俊，我們致力於提供量身訂製的加熱解決方案，以滿足客戶的特定需求。我們在 PTC 加熱元件和尖端技術開發方面擁有豐富的經驗，使我們能夠提供簡化且高效的客製化流程，確保精確度、效率和滿意度。

1. 諮詢 (Consultation)
   我們的專家團隊與客戶合作，徹底了解你們的需求和挑戰，使我們能夠設計出最合適的解決方案。
2. 模擬 (Simulation)
   利用先進的模擬技術，我們預測產品的性能並進行必要的最佳化，以確保精確且有效率的設計。

3. 設計 (Design)
   根據模擬結果，我們的設計團隊制定準確的設計方案，確保產品在各種環境下可靠運作。

4. 原型製作 (Prototyping)
   我們快速製作產品原型來驗證設計的可行性。透過反覆測試和修正，最終確保產品符合最高的品質標準。

5. 製造 (manufacturing)
   最後，我們進行有效率的製造，確保每件產品都符合嚴格的品質標準並按時交付給我們的客戶。

為了提供最合適的解決方案，請儘量詳述以下資訊並寄送電子郵件至 info@ptc-heater.com.tw :

• 所需尺寸(mm)
•  電壓(V)
• 功率( W )
• 預計需要數量
• 詳細的產品應用資訊
• 環境溫度
• 預期的溫升
• 達到所需溫度所需的時間
• 被加熱的物體材質
• 被加熱的物體尺寸
• 被加熱的物體重量
• 連接方法（夾緊或黏合劑）
• 所需的其他配件（恆溫器、散熱器等）

設計的關鍵

設計客製化 PTC 加熱器時，需要解決幾個關鍵因素：

1.PTC選型

金龍俊有標準型和出線型號可供選擇：

PTC熱風加熱器型號
型號	尺寸 (mm)	管數	鰭片寬度 (mm)	鰭片間距 (mm)	標準型	出線型
MH	26mm x 90mm x L L(mm) : 70, 93, 106, 128, 150, 185, 202, 225, 268, 314, 358, 403, 446, 492	2 或 3	90	1.2 2.0 2.6
MSH	26mm x 65mm x L L(mm) : 70, 93, 106, 128, 150, 185, 202, 225, 268, 314, 358, 403, 446, 492	3	65	1.68 2.6
SH	26mm x 65mm x L L(mm) : 70, 93, 106, 128, 150, 185, 202, 225, 268, 314, 358, 403, 446, 492	2	65	1.68
TH	26mm x 45mm x L L(mm) : 70, 93, 106, 128, 150, 185, 202, 225, 268, 314, 358, 403, 446, 492	2	45	2.0
OH	26mm x 30mm x L L(mm) : 30, 50, 70, 93, 106, 128, 150, 185, 202, 225, 268, 314, 358, 403, 446, 492	1	30	1.68
SS	22 x 22.3 x 15mm ~ 361 x 267.6 x 15mm
STW	10x 10x 10mm ~999 x 337.5 x 25mm

2. 電壓選擇

• 電壓：15V~999V
應用說明：
» 在風量恆定的情況下，電壓升高對加熱器功率影響不大。

3. PTC 功率（W）和風量/風速考慮

• 高風速與高散熱率有關，從而產生更高的功率，且周圍溫度上升得更快。
• 低風速時，加熱器功率會降低，但出風口溫度會升高。
• 在沒有空氣流動的情況下，PTC 翅片的表面將接近居里溫度，加熱器功率可能會下降到正常功率的1/20（空速6.4m/s時），並穩定在恆定值溫度。

4. PTC 鰭片間距選擇

• 鰭片間距選項（1.2mm 至 2.6mm）：
  高效率：1.2mm (S) 和 1.68mm (M) 鰭片間距可在出風口提供更高的熱量輸出和溫度。
  低空氣阻力：2.0 mm (N) 和 2.6 mm (B) 翅片間距可降低噪音水平，但會略微降低功率輸出。
• 功率對比：
  2.0 mm (N) 間距可提供 1.2 mm (S) 間距的 95% 的功率。
  2.6mm (B) 間距可提供 1.2 mm(S) 和 1.68 mm (M) 間距的 90% 的功率。

5. PTC 絕緣注意事項（雙絕緣 – 電絕緣加熱器）

• 標準型中的功率(W) 是帶電的單絕緣(S) 的PTC 空氣加熱器。
• 雙絕緣(D) 的PTC 空氣加熱器的功率(W) 比帶電的單絕緣(S) 的PTC 空氣加熱器小約10%。
• 雙絕緣(D) 的PTC 空氣加熱器的價格比單絕緣(S) PTC 空氣加熱器的價格高15~30%。
• 雙絕緣PTC 空氣加熱器設計用於需要對加熱器外部（散熱片）做完全絕緣的場合。
• 單絕緣型和黏合型PTC 加熱器在加熱器外部/散熱片上均不是完全絕緣的，因此會有電壓輸入。
• 雙絕緣 PTC 空氣加熱器的 PTC 加熱元件在鋁管內完全絕緣，可實現完全絕緣。

6. PTC 配件注意事項

• 請參考下表以了解配件的零件編號參考：

零配件號碼		零配件號碼
XX-XXXXX-XX PTC加熱器		Aa XX-XXXXX-XXAa PTC + PPS 方形框架* + 風扇
1a XX-XXXXX-XX1a PTC+PPS方框
2a XX-XXXXX-XX2a PTC+MHF-90 PPS（L型）框架		Ba XX-XXXXX-XXBa PTC + PPS 方形框架* + 風扇 + 其他配件 （含恆溫器、保險絲、端子線組）
3a XX-XXXXX-93X3a PTC+MSHF PPS （緊湊型）框架

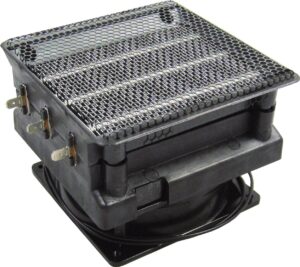

4a XX-XXXXX-XX4a PTC+PPS方形框架*+其他配件（包括溫控器、保險絲、端子線組）		Ca XX-XXXXX-XXCa PTC + PPS 方形框架* + 風扇 + 防護罩
5a XX-XXXXX-XX5a PTC+MHF-90 PPS框架+其他配件（包括溫控器、保險絲、端子線組）
6a XX-XXXXX-70X6a PTC+MSHF PPS 框架 + 其他配件（包括保險絲、端子線組）		Da XX-XXXXX-XXDa PTC + PPS 方形框架* + 風扇 + 防護罩 + 其他配件 （含恆溫器、保險絲、端子線組）
7a XX-XXXXX-XX7a PTC+PPS 方形框架* + 防護罩
8a XX-XXXXX-XX8a PTC+PPS方框*+防護罩+其他配件（含 溫控器、保險絲、端子線組）		Da XXW-XXXXX-XXDa PTC + PPS 方形框架* + 風扇 + 防護罩 + 其他配件 （含恆溫器、保險絲、端子線組）

7. 技術資料

有關 PTC 空氣加熱器完整系統的技術資料，請聯絡我們。
