PTC熱傳導加熱器

金龍俊科技的PTC熱傳導尺寸眾多並提供各式固定方式，安裝簡易。 PTC獨特之自動恆溫特性使PTC熱傳導成為最安全又節能的解決方案。新LCH-H~K系列之PTC熱傳導含散熱鰭片設計熱對流效果好，視產品設計，無須風扇也能有效加熱環境溫度，使用上更安靜。 PTC熱傳導適用於中低溫需加熱、恆溫之產品應用，其特色如下。

PTC熱傳導加熱器之特色:

加熱效率高
省電 : 表溫越高，電流越小
適用於不需高成本之加熱產品
適用於12V~500V
自動恆溫、安全性高、壽命長
直接接觸紙張，布料或火柴不會起火燃燒
可用工程塑膠當框架使用
應用範圍廣

PTC heater conductors

最新開發之多段式溫度控制PTC熱傳導可做兩段或三段溫度控制於一體。適用於所有LCH熱傳導型號(LCH-A~I) 可根據被加熱物所需溫度，分段控制熱傳導表溫，只需一個元件就可提供多種加熱需求，溫度需要變換時可不用拆卸熱傳導，節省空間、省時省力、省成本。更多資訊可點選下方的 “多段控制PTC熱傳導”標籤。

PTC heat conductor

PTC熱傳導加熱器之用途:

PC線路板，惡劣環境溫度保護電子元件不受損
戶外機(Outdoor Unit)的IC加熱
美容儀器
除濕機
加濕機
蒸奶瓶器
可用於醫療保健產品
任何中低溫產品恆溫加熱使用
可配合客戶設計適用產品

PTC熱傳導規格:

功率範圍: 2W~2000W
電壓範圍: AC/DC 5V~500V
表面溫度: 60°C~260°C
標準線長: 22AWG 210mm (黑)

PTC熱傳導應用指引

PTC熱傳導的功率會隨著散熱條件改變。當在無風狀態或散熱條件低的狀況下， PTC所產生的熱無法有效被環境帶走時，PTC表溫會接近居里點(Ct)溫度，此時PTC熱傳導的功率會下降至最低功率(W)。而當散熱條件好(處於低溫、水中或空氣大量流動的環境下)，PTC熱傳導表溫下降時，功率則會上升來維持溫度的平衡。

正常熱傳導功率約為最大功率(參考標準規格表或編碼原則)之5%~80%視產品設計及用途而有所不同。一般間接性加熱熱水功率可能只有最大功率的15~16%，與熱導材質、接觸面積、環境溫度流動或吸熱狀況相關。熱傳導散熱越快，功率越高。

最大功率 – 在PTC熱傳導表溫為240°C、環境散熱狀況最佳時之最大功率(在低溫、水中或空氣大量流動的環境)。
最小功率 – 在空氣中垂吊(無風)空燒5~6分鐘後之最小功率。
運算功率 – 最大功率為表溫240°C時最佳熱傳導狀況之功率，如使用其他表溫，需運算其對應最大功率。
例: 表溫120°C 、長度34mm(最大功率為120W)、室溫為20°C
溫昇(@240°C) = 240°C – 20°C = 220°C
溫昇(@120°C) = 120°C – 20°C = 100°C
功率(@120°C) = 120W x 100°C/220°C = 54.5W

**請點選下列標籤查看更多產品資訊**

PTC熱傳導尺寸圖與出線方式

PTC熱傳導規格尺寸

LCH-A TYPE	LCH-B TYPE	LCH-C TYPE	LCH-D TYPE	LCH-E TYPE
LCH-A type	LCH-B type	LCH-C type	LCH-D type	LCH-E type

LCH-F type		LCH-G type (customize example)	LCH-H type	LCH-I type
LCH-F TYPE		LCH-G TYPE	LCH-H TYPE	LCH-I TYPE

LCH-J type (customize example)		LCH-K type (customize example)
LCH-J TYPE		LCH-K TYPE

* 紅字尺寸為可客製規格。黑字為標準規格。

PTC熱傳導出線選項與設計選擇:

PTC熱傳導的長、寬、厚、散熱片尺寸、固定孔位置、出線方式、端子…等，皆可依客戶需求設計(非標準規格可能酌收模具費)。如沒特別指定，則會採用單端出線(標準規格)不含端子的PTC熱傳導。下列為針對各個型號的設計選項供挑選。

PTC熱傳導編碼原則

PTC 熱傳導編碼原則

PTC熱傳導編碼原則

編碼原則敘述:

*電壓
使用電壓在20%適用。例:如需240V則在電壓欄位輸入2 (240V在220V+-20%範圍內)。
^鋁管長度
此選項不是用於LCH-A型號。LCH-A型直接輸入PTC數量即可。. 如量大，鋁管長度可依客戶需求客製。
^#最大功率
最大功率 – 是在PTC熱傳導表溫為240°C、環境散熱狀況最佳時所量測之最大功率(在低溫、水中或空氣大量流動的環境)。正常熱傳導功率約為最大功率之5%~80%，視產品設計及用途而有所不同。一般間接性加熱熱水功率可能只有最大功率15~16%，與熱導材質、接觸面積、環境溫度流動或吸熱狀況相關。所以安裝後的實際功率(W)通常是最大功率的5%~80%。由於功率與表面溫度有相互關係(表面溫度會隨功率大小而改變)，因此表溫也會因散熱條件不同而改變。最小功率是在空氣中垂吊(無風)空燒5~6分鐘後所量測之最小功率。
^**表面溫度
表面溫度為鋁管表溫，各型號可用表溫可參考下列”表面溫度與適用PTC熱傳導型號”表格。如無合適溫度可參考撓性超薄電熱片(固定功率、固定溫度、無突波電流、符合歐姆定律)。
^{^^}線長選項
標準線長為210mm，如使用標準線長，不需填寫此欄位。

表面溫度與適用PTC熱傳導型號

**如上列型號無符合您需求之溫度，可參考撓性超薄電熱片 (固定功率、固定溫度、無突波電流、符合歐姆定律)。

220V

LCH-A~G 標準規格 – 220V

PTC熱傳導加熱器規格表AC200-240V

110V

LCH-A~G 標準規格 – 110V

PTC熱傳導加熱器規格表LCH-A-G type AC100-120V

72V

LCH-A~G 標準規格 – 72V

PTC熱傳導加熱器規格表LCH-A-G type DC/AC 72V

48V

LCH-A~G 標準規格 – 48V

PTC熱傳導加熱器規格表LCH-A-G type DC/AC 48V

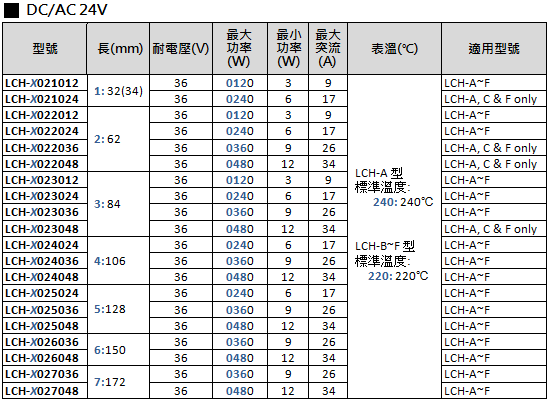

24V

LCH-A~G 標準規格 – 24V

PTC熱傳導加熱器規格表LCH-A-G type DC/AC 24V

12V

LCH-A~G 標準規格 – 12V

PTC熱傳導加熱器規格表LCH-A-G type DC/AC 12V

多段式控制PTC熱傳導(新!)

多段式控制PTC熱傳導 (LCH-AS ~ LCH-IS型適用)

最新多段控制PTC熱傳導可設計高、中、低溫三段控制於一體。不但節省空間，更能有效增加產品壽命和產品設計上的彈性。新型的PTC熱傳導依需求可分成兩個區域塊，分別加熱個別區域或同時加熱兩個區域即可調整高溫、中溫與低溫。可參考下圖三段溫度控制示意圖。

增加產品設計彈性
省電
增長產品壽命
節省空間

溫度設定	接線方式
低溫 (加熱 Zone 1)
中溫 (加熱 Zone 2)
高溫 (同時加熱 Zone 1 與 Zone 2)

安裝示意圖 (線路圖)

如需做三段控制，將三條出線連接至波段開關即可。可參考下圖。 (Zone1 = H1; Zone2 = H2 & H3)
多段式控制PTC熱傳導加熱器之線路圖

LCH-H~K型熱傳導

LCH-H型號到K型號的PTC熱傳導皆有散熱鰭片設計有助自然熱對流，不須另加風扇也能有效加溫環境溫度。因有PTC特性與散熱鰭片設計，LCH-H~K系列之PTC熱傳導使用上不但安全且安靜(無風扇所產生之噪音)。如有快速加熱環境需求，LCH-I型號與LCH-K型號皆可另加裝風扇於熱傳導側邊，幫助熱能快速導出，迅速加熱環境溫度。

規格

項目	LCH-H 系列	LCH-IA 系列	LCH-IB 系列
圖形(mm)
功率範圍(W)	6W~2000W
最高溫度()	220’C
電壓範圍(V)	AC/DC 12V~600V
尺寸 WxHxL(mm)	39.5 x 19.5 x L	55 x 28 x L	70 x 28.5 x L
外觀材質	鋁 AL6061/6063
外加選項 – 風扇
