PTCエアヒーター – SHタイプ

PTC の熱出力は、一般的な発熱用途に適用される空気流によって調整できます。 空気流量が多いほど、熱出力と電力（ワット数）も高くなります。

• SHタイプ 200V～240V仕様
• SHタイプ 100V～120V仕様
• SHタイプ付属品
• PTC エア ヒーター データシートのダウンロード (PDF)

部品番号付け

部品番号付けに関する注意事項

1. PTC フィンピッチ (SH-XXXX M ):

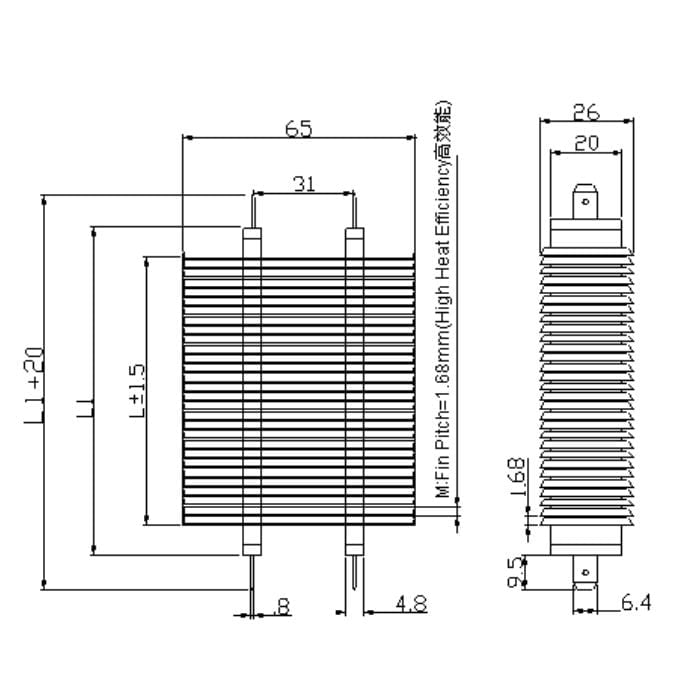

• 仕様表の電力(W)は、フィンピッチ1.68mm(M)のPTCエアヒーターに基づいています。

2. PTC 絶縁 (SH-XXXXM-XXX S ):

• 仕様表の電力(W)は、単一絶縁(S)を備えたPTCエアヒーターに基づいて。
• 二重絶縁(D)のPTCエアヒータの価格は、単絶縁(S)のPTCエアヒータに比べて20～30%高くなります。
• 二重絶縁(D)のPTCエアヒータの電力(W)は、単一絶縁(S)のPTCエアヒータよりも約10%小さくなります。
• 二重絶縁(D)のPTCエアヒーターはフィンに電極電位がありません。 デバイスが他の導電性材料 (金属など) と接触する可能性がある場所での使用に適しています。 高温多湿にさらす。 耐衝撃性要件あり。 または優れた安定性と品質を必要とする製品 (例: 自動車)。

3. アクセサリ (SH-XXXX M-XXXSX ):

• 部品番号の 4、5、8、B および D の「その他のアクセサリ」には、最大突入が14A を超えるPTC エア ヒーター用のサーモスタットは含まれません。
• ただし、特にサーモスタットを含める必要がある場合は、考えられる代替品について営業担当者にご相談ください。

仕様（200V～240V）

• 表内で強調表示されている項目は これらのモデルは納期が短く、より経済的です。
• カスタマイズされたワット数、長さ、仕様も大量に設計できます。
• 上の表に指定されている電力(W)は、フィンピッチ1.68mm( M )および単一絶縁( S )のPTCヒーターに基づいています。
  二重絶縁 (D) PTC ヒーターの電力は、上の表に指定されている電力より 10% 低くなります (表の電力は単一絶縁に基づいているため)。 (型式： SH-2 XXX M -XXX S )

仕様（100V～120V）

• 表内で強調表示されている項目は これらのモデルは納期が短く、より経済的です。
• カスタマイズされたワット数、長さ、仕様も大量に設計できます。
• 上の表に指定されている電力(W)は、フィンピッチ1.68mm( M )および単一絶縁( S )のPTCヒーターに基づいています。
  二重絶縁 (D) PTC ヒーターの電力は、上の表に指定されている電力より 10% 低くなります (表の電力は単一絶縁に基づいているため)。 (型式： SH-1 XXX M -XXX S )

付属品 : PTC + 取り付けフレーム

PTC 発熱体を安全に保持する耐熱プラスチックフレーム。

次のモデルのいずれかを選択します。

• 型式： MSHF-70 （長さ＝70mm用）
  品番：SH- XXX M-70 × 1
• 型式： MSHF （長さ＝70mm用）
  品番：SH- XXX M-70 × 3
• 型式： MHF-90 （全長・全機種共通）
  品番：SH- XXX M- XXX 2

アクセサリ 2 : PTC + 取り付けフレーム + ファン + アクセサリ

以下を含む PTC ヒーター アセンブリのトータル ソリューションを購入することもできます。

• PTC ヒーター (SH モデル、長さ = 70mm)
• 耐熱プラスチックフレーム一式（フレーム型式：MSHF-70）
• 標準の92mm x 92mmボール軸流ファン
• サーモスタット
• ヒューズ
• 端子線セット
• SH- XXX M-70 X Aaを使用して事前に組み立てられた場合)。

部品番号:
SH- XXX M-70 X A (すべてのアクセサリは個別)
SH- XXX M-70 X Aa (すべてのアクセサリは組み立て済み)
