Riscaldatori d'aria PTC – Tipo SS

La potenza termica del PTC può essere regolata dal flusso d'aria applicato nelle tipiche applicazioni di generazione di calore. Maggiore è il flusso d'aria, maggiore è la potenza termica e la potenza (wattaggio).

• Specifiche della pinna singola tipo SS
• Specifiche della doppia pinna tipo SS
• Personalizza i riscaldatori PTC tipo SS
• Accessori tipo SS

Numerazione delle parti

Specifiche della pinna singola

Calcolo dello spunto massimo:
Corrente (A) = P/V
Spunto massimo ≤ Corrente (A) x 1,7

Ad esempio, Modello: SS-108V0204B1
P(W) = 500 W V = 110 V
Corrente (A) = 500 W/110 V = 4,54 A
Spunto massimo = 4,54 A x 1,7 ≈ 7,73 A
Spunto massimo ≤ 7,73 A (può essere regolato in base all'applicazione)

	Modello	Dimensione (millimetro)			Spunto massimo (A=P/V)	Potenza alla velocità dell'aria 3,3 m/s	P(W)	Cornici adatte
		W	l	H
	SS-X04V0202B1	34.6±1.0	48	15	≤Ax1,8	≤250W	50-250 W
	SS-X06V0203B1		72	15	≤Ax1,7	≤400W	100-400 W
	SS-X08V0204B1		96	15	≤Ax1,7	≤500W	150-500 W
	SS-X10V0205B1		120	15	≤Ax1,6	≤650W	200-650 W
	SS-X12V0206B1		144	15	≤Ax1,6	≤800W	300-800 W
	SS-X14V0207B1		168	15	≤Ax1,5	≤950W	400-950 W
	SS-X16V0208B1		192	15	≤Ax1,5	≤1100W	500-1100 W
	SS-X06V0302B1	46.9±1.0	48	15	≤Ax1,7	≤400W	100-400 W
	SS-X09V0303B1		72	15	≤Ax1,7	≤600W	200-600 W
	SS-X12V0304B1		96	15	≤Ax1,6	≤800W	300-800 W
	SS-X15V0305B1		120	15	≤Ax1,5	≤1000W	400-1000 W
	SS-X18V0306B1		144	15	≤Ax1,45	≤1200W	500-1200 W
	SS-X21V0307B1		168	15	≤Ax1,45	≤1400W	600-1400 W
	SS-X24V0308B1		192	15	≤Ax1,4	≤1600W	700-1600 W
	SS-X08V0402B1	59.2±1.0	48	15	≤Ax1,7	≤550W	200-550 W
	SS-X12V0403B1		72	15	≤Ax1,6	≤800W	300-800 W
	SS-X16V0404B1		96	15	≤Ax1,5	≤1000W	400-1000 W
	SS-X20V0405B1		120	15	≤Ax1,45	≤1300W	500-1300 W
	SS-X24V0406B1		144	15	≤Ax1,45	≤1500W	600-1500 W
	SS-X28V0407B1		168	15	≤Ax1,4	≤1750W	700-1750 W
	SS-X32V0408B1		192	15	≤Ax1,4	≤2000W	800-2000 W
	SS-X15V0503B1	71.5±1.2	72	15	≤Ax1,5	≤1000W	400-1000 W	MSHF-70
	SS-X20V0504B1		96	15	≤Ax1,45	≤12500W	500-1250 W
	SS-X25V0505B1		120	15	≤Ax1,45	≤1500W	600-1500 W
	SS-X30V0506B1		144	15	≤Ax1,4	≤1800W	700-1800W
	SS-X35V0507B1		168	15	≤Ax1,4	≤2200W	800-2200 W
	SS-X40V0508B1		192	15	≤Ax1,35	≤2500W	1000-2500 W
	SS-X24V0604B1	83.6±1.5	96	15	≤Ax1,45	≤1400W	600-1400 W	MHF-93
	SS-X30V0605B1		120	15	≤Ax1,4	≤1800W	700-1800W
	SS-X36V0606B1		144	15	≤Ax1,4	≤2200W	800-2200 W
	SS-X42V0607B1		168	15	≤Ax1,35	≤2600W	1000-2600 W
	SS-X48V0608B1		192	15	≤Ax1,35	≤3000W	1200-3000 W

• Gli elementi evidenziati nella tabella sono modelli standard. I tempi di consegna per questi modelli sono più brevi.
• Potenza, lunghezza e specifiche personalizzate possono essere progettate anche per grandi quantità.

Ritorno all'inizio

Specifiche della doppia pinna

	Modello	Dimensione (millimetro)			Spunto massimo (A=P/V)	Potenza alla velocità dell'aria 3,3 m/s	P(W)	Cornici adatte
		W	l	H
	SS-X01V0101B2	22.2±0.5	24	15	≤Ax1,8	≤100W	30-100 W
	SS-X02V0102B2		48	15	≤Ax1,8	≤190W	30-190 W
	SS-X03V0103B2		72	15	≤Ax1,7	≤270W	50-270 W
	SS-X04V0104B2		96	15	≤Ax1,7	≤380W	80-380W
	SS-X05V0105B2		120	15	≤Ax1,6	≤470W	100-470 W
	SS-X06V0106B2		144		≤Ax1,6	≤560W	150-560 W
	SS-X07V0107B2		168	15	≤Ax1,5	≤650W	200-650 W
	SS-X08V0108B2		192	15	≤Ax1,5	≤750W	250-750 W
	SS-X04V0202B2	43.8±1.0	48	15	≤Ax1,8	≤400W	100-400 W
	SS-X06V0203B2		72	15	≤Ax1,7	≤580W	200-580 W
	SS-X08V0204B2		96	15	≤Ax1,7	≤760W	300-760 W
	SS-X10V0205B2		120	15	≤Ax1,6	≤950W	400-950 W
	SS-X12V0206B2		144	15	≤Ax1,6	≤1120W	500-1120 W
	SS-X14V0207B2		168	15	≤Ax1,5	≤1300W	500-1300 W
	SS-X16V0208B2		192	15	≤Ax1,5	≤1500W	600-1500 W
	SS-X09V0303B2	65.4±1.0	72	15	≤Ax1,7	≤800W	300-800 W	MSHF-70
	SS-X12V0304B2		96	15	≤Ax1,6	≤1050W	400-1000 W
	SS-X15V0305B2		120	15	≤Ax1,6	≤1300W	500-1300 W
	SS-X18V0306B2		144	15	≤Ax1,5	≤1500W	600-1500 W
	SS-X21V0307B2		168	15	≤Ax1,5	≤1750W	700-1750 W
	SS-X24V0308B2		192	15	≤Ax1,45	≤2000W	800-2000 W
	SS-X12V0403B2	87±1.5	72	15	≤Ax1,6	≤1150W	300-1150 W
	SS-X16V0404B2		96	15	≤Ax1,5	≤1500W	400-1500 W	MHF-93
	SS-X20V0405B2		120	15	≤Ax1,5	≤1900W	500-1900 W
	SS-X24V0406B2		144	15	≤Ax1,45	≤2200W	600-2200 W
	SS-X28V0407B2		168	15	≤Ax1,4	≤2600W	800-2600 W
	SS-X32V0408B2		192	15	≤Ax1,4	≤3000W	1000-3000 W
	SS-X20V0504B2	108.6±1.5	96	15	≤Ax1,5	≤1900W	500-1900 W
	SS-X25V0505B2		120	15	≤Ax1,45	≤2300W	600-2300 W
	SS-X30V0506B2		144	15	≤Ax1,4	≤2800W	800-2800W
	SS-X35V0507B2		168	15	≤Ax1,35	≤3300W	1000-3300 W
	SS-X40V0508B2		192	15	≤Ax1,3	≤3800W	1200-3800W
	SS-X24V0604B2	130.2±1.5	96	15	≤Ax1,45	≤2200W	600-2200 W
	SS-X30V0605B2		120	15	≤Ax1,4	≤2800W	800-2800W
	SS-X36V0606B2		144	15	≤Ax1,35	≤3500W	1000-3500 W
	SS-X42V0607B2		168	15	≤Ax1,3	≤4000W	1200-4000W
	SS-X48V0608B2		192	15	≤Ax1,3	≤4500W	1500-4500W

• Gli elementi evidenziati nella tabella sono modelli standard. I tempi di consegna per questi modelli sono più brevi.
• Potenza, lunghezza e specifiche personalizzate possono essere progettate anche per grandi quantità.

Riscaldatori PTC tipo SS – Selezione ad aletta doppia e ad aletta singola

Set PTC Double Fin:

Dimensioni disponibili per PTC Double Fin:

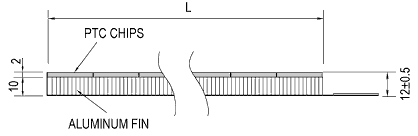

Set PTC singolo fine:
per riscaldatori PTC che richiedono una potenza maggiore (W) nello stesso spazio o in uno spazio più piccolo. I nostri riscaldatori ad aria PTC incollati possono essere personalizzati per avere una fila di chip PTC con ciascuna fila di alette in alluminio.

Misure disponibili per PTC Single Fin:

Lunghezza personalizzata(L)

Calcolare la lunghezza del riscaldatore PTC in base alla lunghezza e al numero di chip PTC utilizzati in un set di PTC standard. La lunghezza di ciascun chip PTC è 24 mm (standard), il numero massimo di chip PTC che possono essere inseriti in un set è di circa 15 chip. Se avete bisogno di un PTC più lungo, contattateci per progetti speciali.

Esempio:
Lunghezza(L) = Lunghezza del PTC(24mm) x Num.
di chip PTC in un unico set + 1 mm (tolleranza) = 24 x 5 + 1 = 121 mm L

Larghezza personalizzata (W)

La larghezza del riscaldatore PTC può essere estesa combinando set PTC standard (ad es. set a doppia aletta o set ad aletta singola), fare riferimento agli esempi seguenti per il calcolo.

Esempio:
Larghezza dell'aletta in alluminio = 10 mm
Larghezza del set di alette singole (mm) = 12,3 ± 1 (1 fila di alette + 1 fila di chip PTC)
Larghezza del set di alette doppie (mm) = 22,3 ± 1 (1 fila di alette + 1 fila di PTC trucioli + 1 fila di pinne)

Esempio 1:
Larghezza combinando 4 set di PTC ad aletta singola
Larghezza (mm) = Larghezza di 4 set ad aletta singola + Larghezza di 1 aletta
= (12,3x 4) + 10 + 0,5 = larghezza 59,2 mm

Esempio 2:
Larghezza dei 3 set combinati di PTC a doppia aletta
Larghezza (L) = Larghezza di 3 set di alette doppie x N. di set PTC
= 22,3 x 3 + 0,5 = Larghezza 66,9 mm
Larghezza (L) = Larghezza di 1 PTC standard impostare x N.
di set PTC + 0,5 mm = 22 x 5 + 0,5 = 110,5 mm W

Spessore del riscaldatore PTC (T)

Lo spessore di un set di riscaldatori PTC standard è 15 mm. Se è necessaria un'ulteriore sigillatura con colla siliconica, lo spessore del riscaldatore PTC aumenterà leggermente. Si prega di avvisare i nostri rappresentanti di vendita se è necessario aggiungere ulteriore colla siliconica ai riscaldatori PTC.

I riscaldatori PTC con colla siliconica presenteranno i seguenti vantaggi:

• Prevenzione dell'umidità
• Previene l'ossidazione dell'elettrodo d'argento sui chip PTC
• Ridurre la possibilità di scintille causate dal cortocircuito degli elettrodi positivi e negativi in ​​condizioni di elevata umidità.
• Un legame più forte, riduce la possibilità di rottura del PTC a causa di forti impatti o shock.
• Esterno migliore

Calcolare la potenza (W):

Un singolo chip PTC consuma circa 12 W~95 W a seconda del flusso d'aria e del volume d'aria (velocità di dissipazione del calore). L'utente può calcolare la potenza approssimativa in base alla dimensione del riscaldatore PTC desiderato. Per il calcolo fare riferimento agli esempi seguenti:

Esempio 1:
Potenza del riscaldatore PTC di tipo SS più piccolo (22 x 22,3 x 15 mm) Numero di chip PTC = 1
Potenza (W) = 12~95 W a velocità dell'aria di 3,3 m/s

Esempio 2:
Potenza del riscaldatore PTC di tipo SS più grande (361 x 267,6 x 16 mm) Numero di chip PTC = 15 x 12 = 180 pezzi
(1 set PTC standard ha un massimo di 15 chip, con un totale di 12 set)
Potenza (W) = 12~70 W x 180 = 2160 W~12600 W a velocità dell'aria di 3,3 m/s

Note:
1. All'aumentare del numero di chip PTC per singola unità di riscaldamento, viene prevista meno potenza per chip.
2. CE riconosciuto: 200 V ~ 600 V; MASSIMO 4500W

Ritorno all'inizio

ACCESSORIO: PTC + Telaio di Montaggio

Telaio in plastica resistente alla temperatura che sostiene in modo sicuro l'elemento riscaldante PTC.

• Modello telaio: MHF-93 (per dimensioni 96 x 82~91 x 15 mm)
  Adatto per codici modello:
  – SS- X 24V0604B1
  – SS- X 16V0404B2
• Modello telaio: MHF-70 (per dimensioni 72 x 65,5~73x 15 mm)
  Adatto per codici modello:
  – SS- X 15V0503B1
  – SS- X 09V0303B2

ACCESSORIO 2: PTC + Telaio di montaggio + VENTOLA + Accessori

È inoltre possibile acquistare la nostra soluzione completa di assemblaggio di riscaldatori PTC, che comprende:

• un riscaldatore PTC
• un set di telaio in plastica resistente alla temperatura (modelli con telaio: MHF-93 o MSHF-70)
• un ventilatore standard
• un termostato
• fusibile
• un set di cavi terminali
• e viti (se richiedono il preassemblaggio).
